Inter-TGL_UP3笔记本主板
时间：2021-07-21 17:40:53
| 产品类型 | 笔记本电脑 |
| CPU代号 | Inter-TGL_UP3 |
| DDR | 双通道 LPDDR4X BGA200 |
| 设计注意要点 | 1：满足TGL_UP3设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：130.9*186mm | |
| 层数：10层 | |
 |
|
| 最小过孔: 10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

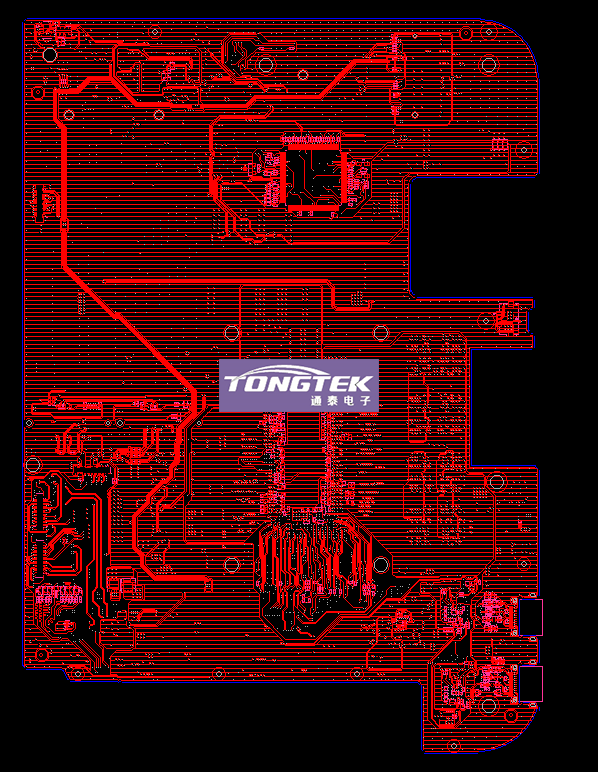

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
