工控主板底板
时间：2021-06-24 16:56:16
| 产品类型 | 工控主板底板 |
| 设计注意要点 | 1：满足电源通道和过孔的设计要求 |
| 2：满足常规设计规范 | |
| 3：满足产品的组装要求 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：175*160mm | |
| 层数：6层通孔设计 | |
 |
|
| 最小过孔：8 | |
| 最小线宽：5mil | |
| 最小线距：5mil | |

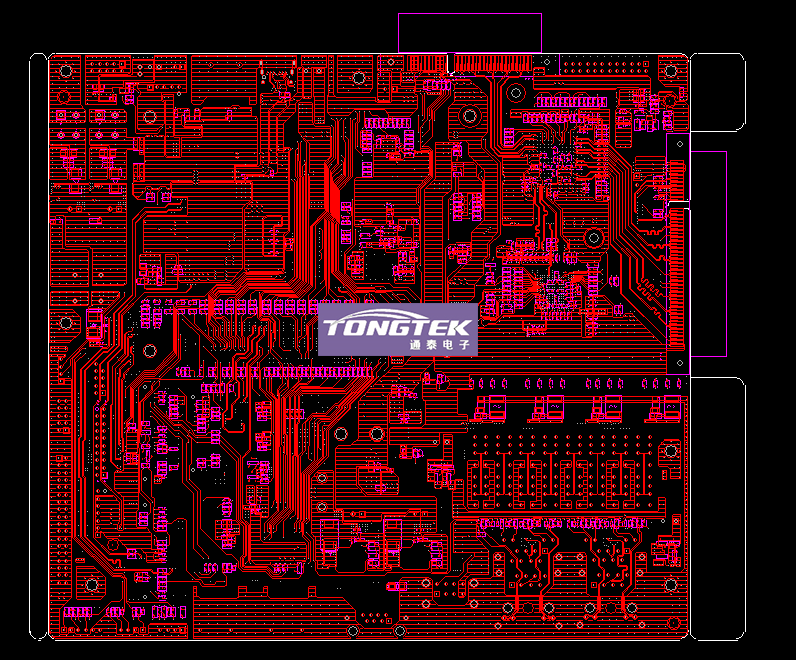

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
