Inter-Tiger Lake U游戏笔记本主板
时间：2020-08-15 15:02:36
| 产品类型 | 游戏笔记本主板 |
| CPU代号 | 英特尔Tiger Lake U |
| DDR | 双通道LPDDR4X |
| 设计注意要点 | 1：满足原厂Tiger Lake U设计要求 |
| 2：满足原厂TLC长度表格 | |
| 3：满足笔电的电源特性要求 | |
| 4：满足我司X86通用设计规范要求 | |
| 5：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.0mm |
| 尺寸：203.4*84.6mm | |
| 设计参数：10层板 | |
 |
|
| 最小过孔：4(HDI) | |
| 最小线宽：2.5mil | |
| 最小线距：3mil | |

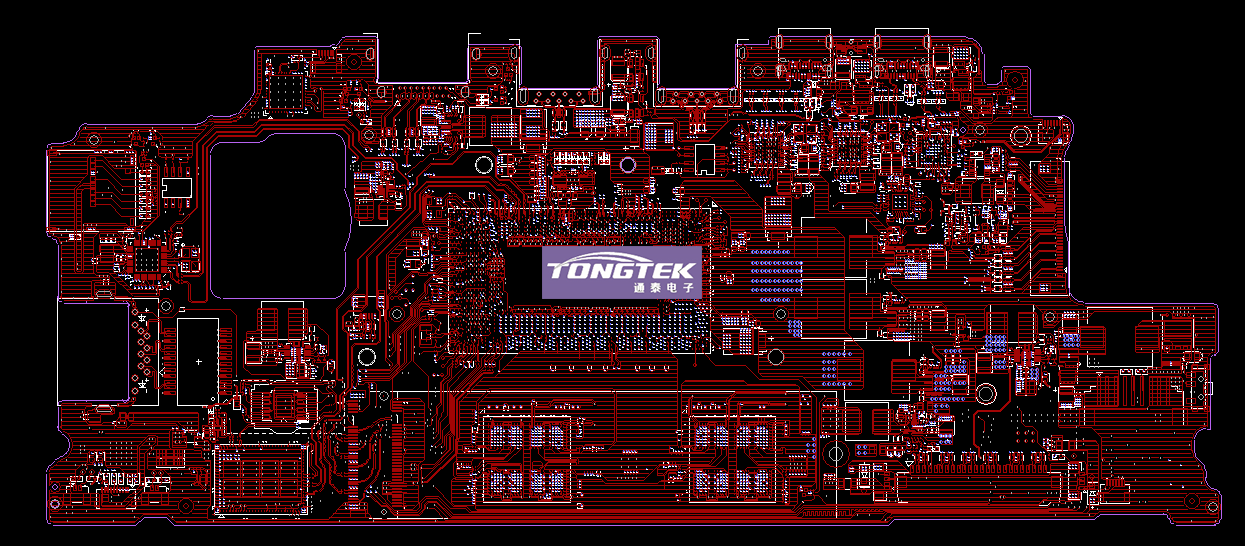

| PCB Layout TOP层展示 | |
 |
|

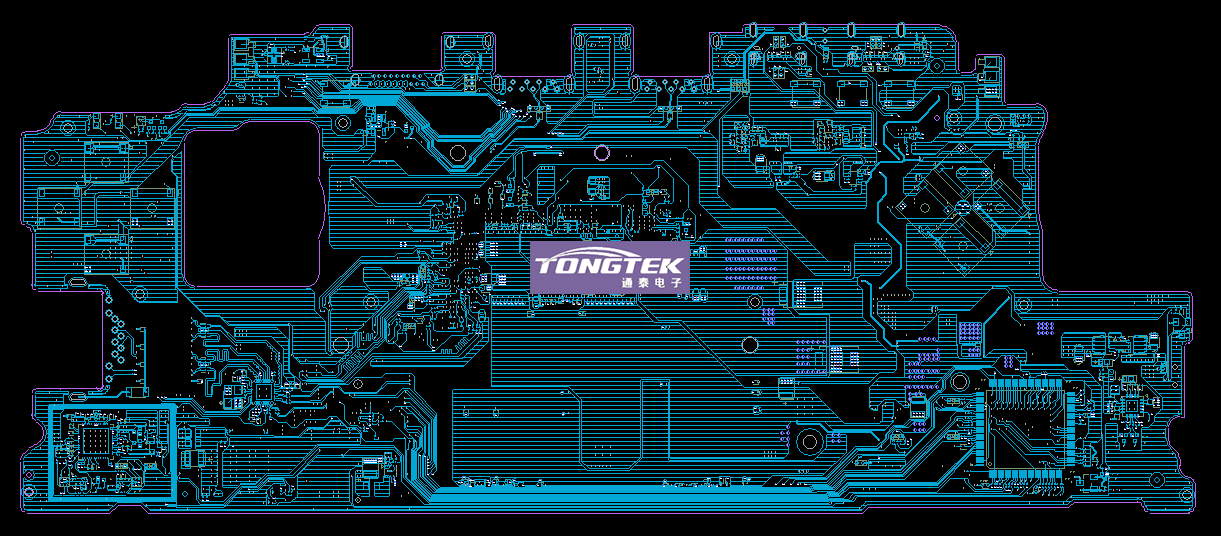

| PCB Layout BOTTOM层展示 | |
 |
|
