飞腾FT-1500通信板
时间：2020-06-12 11:55:27
| 产品类型 | 通信主板 |
| CPU | 飞腾FT1500 |
| DDR | 四通道，板载DDR3 |
| 设计注意要点 | 1：满足通信板的通用规范 |
| 2：满足飞腾FT1500开发板设计要求 | |
| 3：满足DDR特性阻抗以及等长关系 | |
| 4：考虑产品的EMI问题，预留地墙以及表层尽量加大地铜面积 | |
| 5：考虑高速信号的特殊处理 | |
| 基本工艺参数 | 板厚：2.0mm |
| 尺寸：233.3*160mm | |

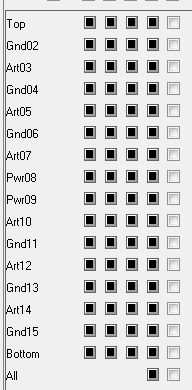

| 层数：16层 | |
 |
|
| 最小过孔: 8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

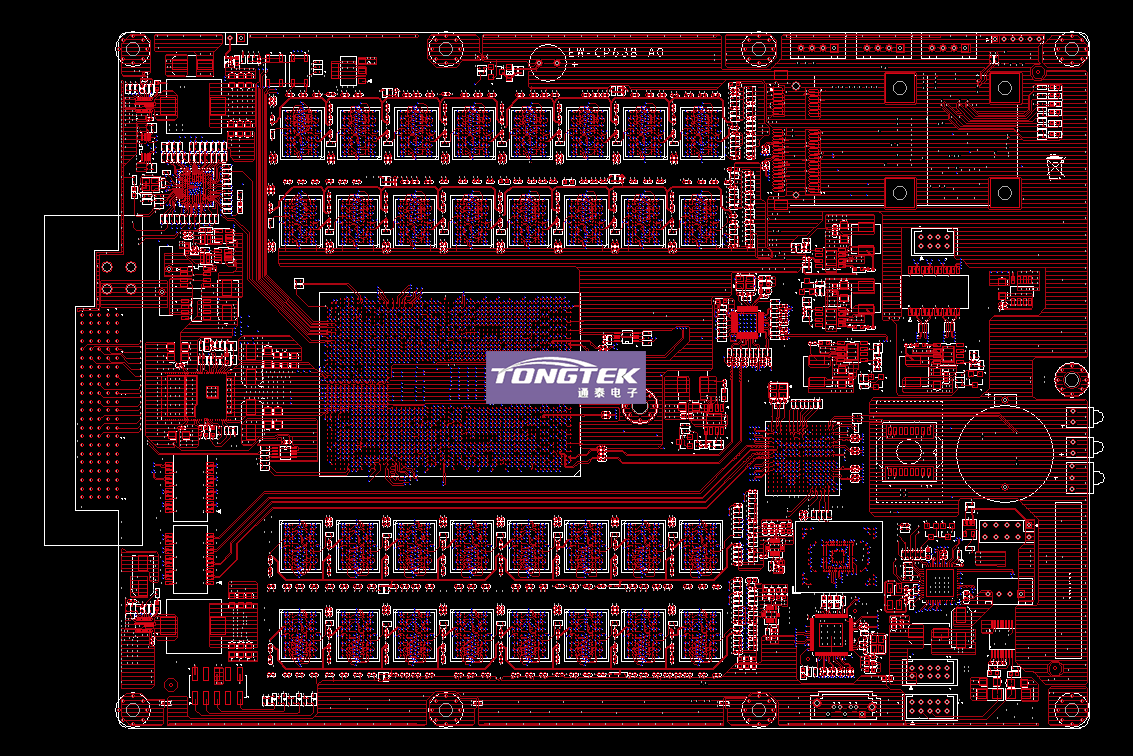

| PCB Layout TOP层展示 | |
 |
|

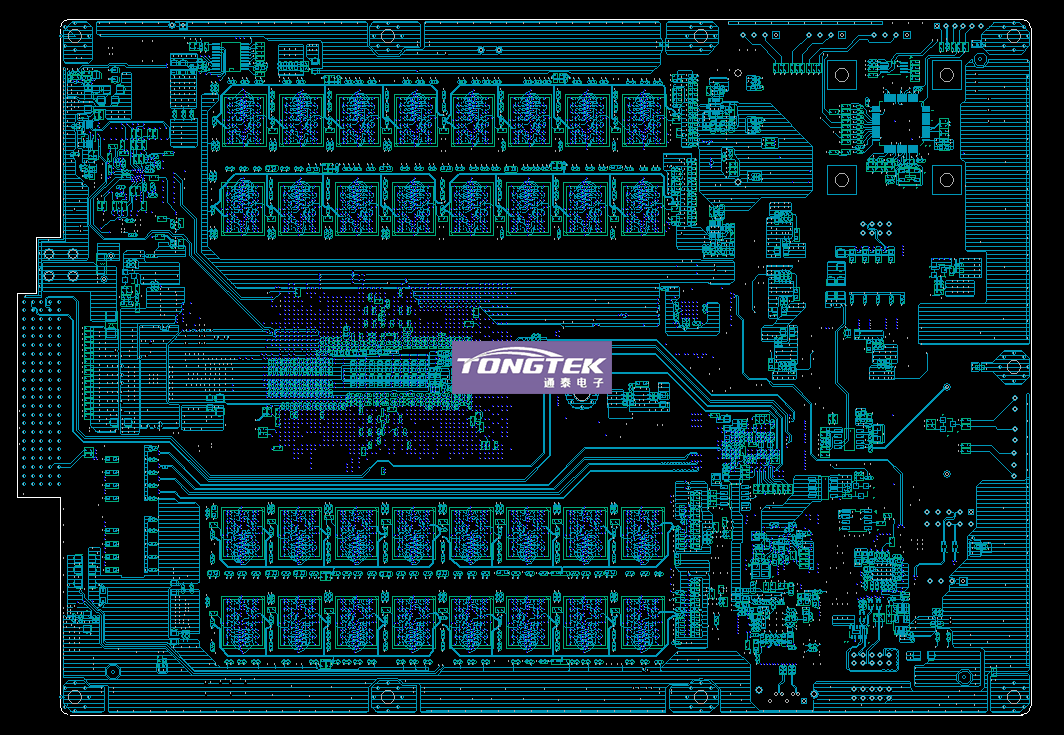

| PCB Layout BOTTOM层展示 | |
 |
|
