马达控制板
时间：2020-04-02 17:46:04
| 产品类型 | 马达控制板 |
| 设计注意要点 | 1：满足常规板通用设计规范 |
| 2：考虑大功率电路的散热 | |
| 3：满足信号，电源完整性 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：165*112.5mm | |
| 层数：4层 | |
 |
|
| 最小过孔: 10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

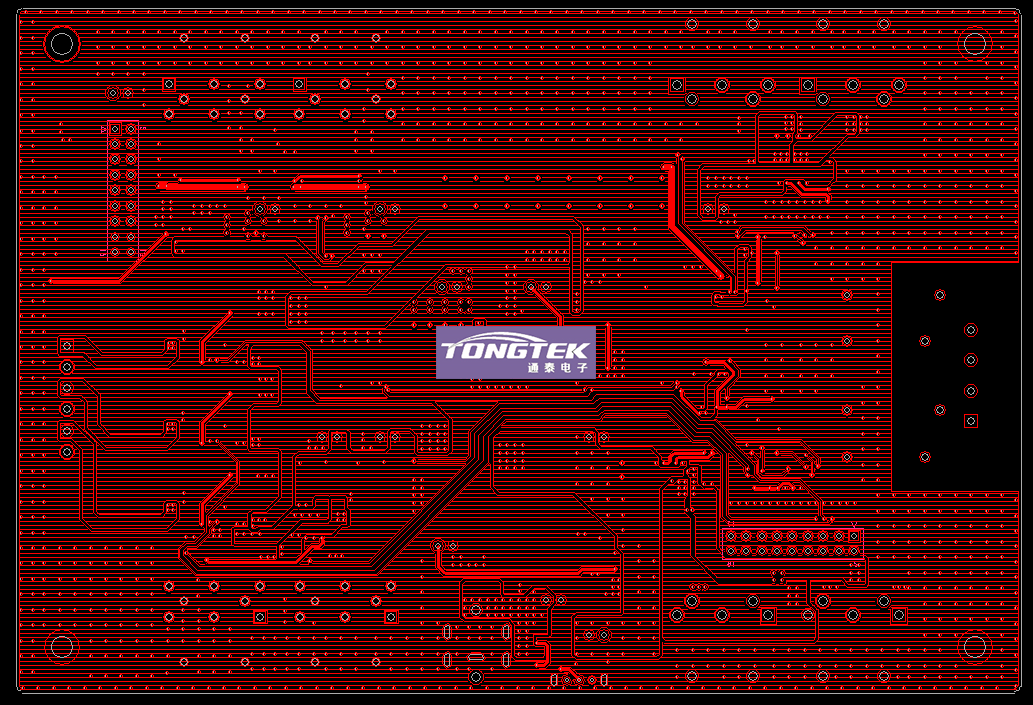

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
