Intel-BAY TRAIL定制主板
时间：2020-04-02 16:29:37
| 产品类型 | 定制主板 |
| CPU代号 | Intel-Bay Trail（FCBGA 1170） |
| DDR | DDR3 SODIMM |
| 设计注意要点 | 1：满足BAY TRAIL设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：340mm*216mm | |
| 层数：6层 | |
 |
|
| 最小过孔：10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

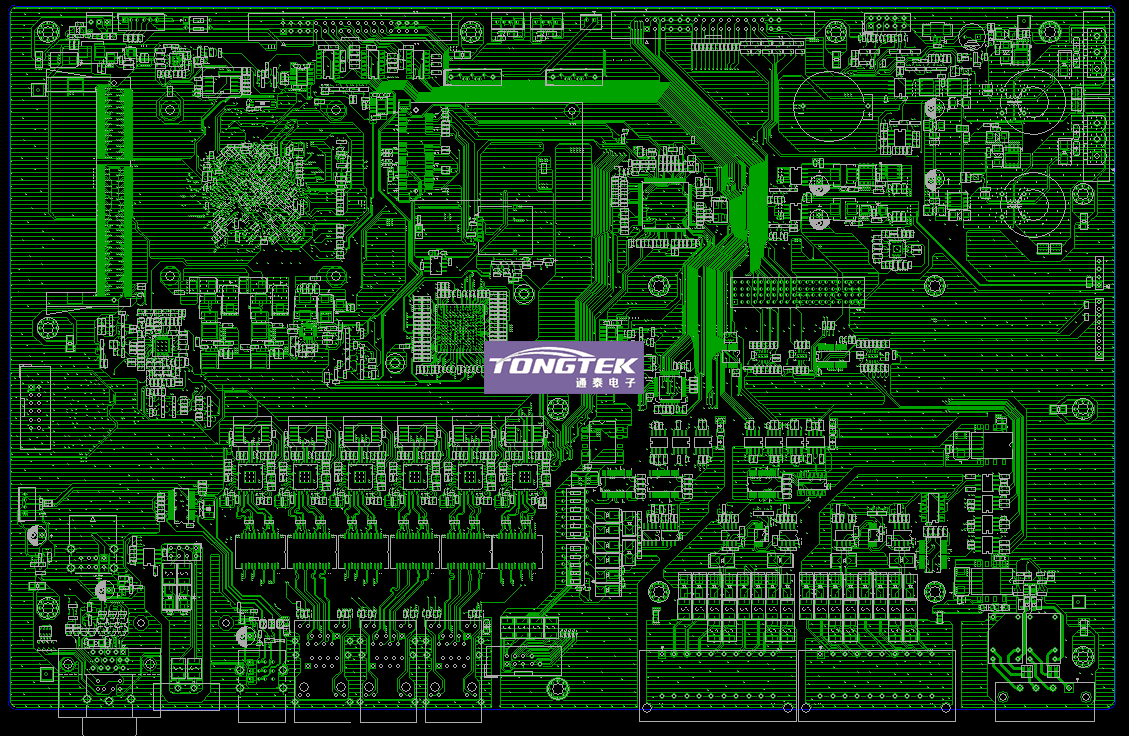

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
