赛灵思XC7A15T-1CSG324I监控模组视频处理器
时间：2020-04-02 14:46:54
| 产品类型 | 监控模组视频处理器 |
| 主芯片 | 赛灵思XC7A15T-1CSG324I |
| 设计注意要点 | 1：满足XC7A15T-1CSG324I原厂设计规范 |
| 2：满足消费类产品的通用规范 | |
| 3：考虑组装装配方式，座子的摆放合理以及脚位顺序 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：100mm*22mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

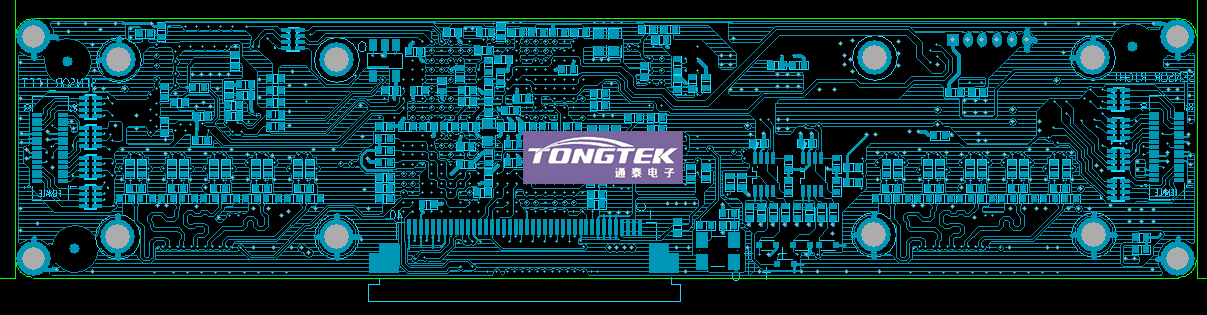

| PCB Layout TOP层展示 | |
 |
|

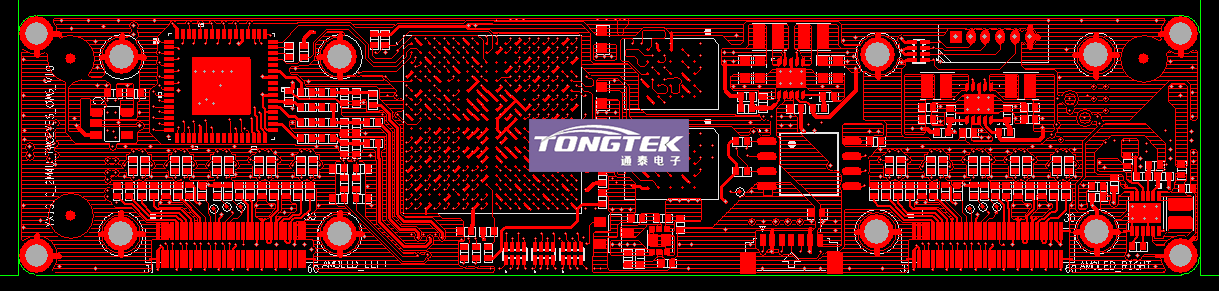

| PCB Layout BOTTOM层展示 | |
 |
|
