海思HI3556V200行车记录仪
时间：2020-02-12 17:56:17
| 产品类型 | 行车记录仪 |
| 主芯片 | 海思HI3556V200 |
| 设计注意要点 | 1：满足海思HI3556V200原厂设计规范 |
| 2：满足原厂对电源通道和过孔的设计要求 | |
| 3：满足消费类芯片的常规规范 | |
| 4：满足射频信号的设计规范 | |
| 基本工艺参数 | 板厚：1.2mm |
| 尺寸：96.7*57.7mm | |
| 层数：4层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

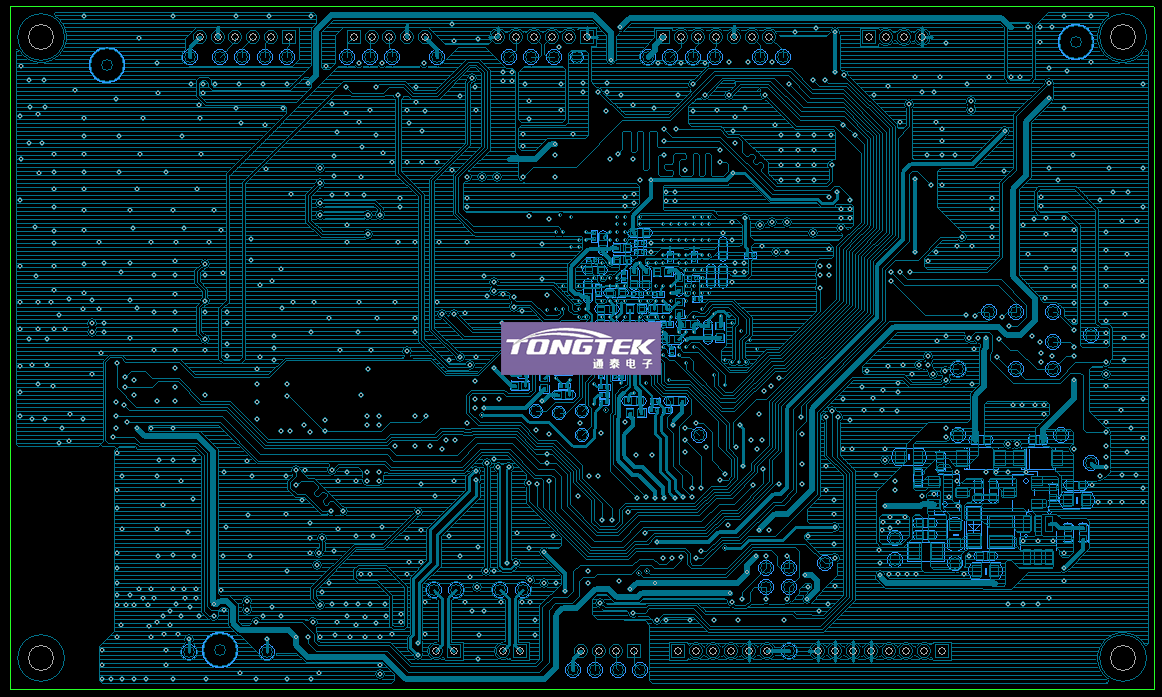

| PCB Layout TOP层展示 | |
 |
|

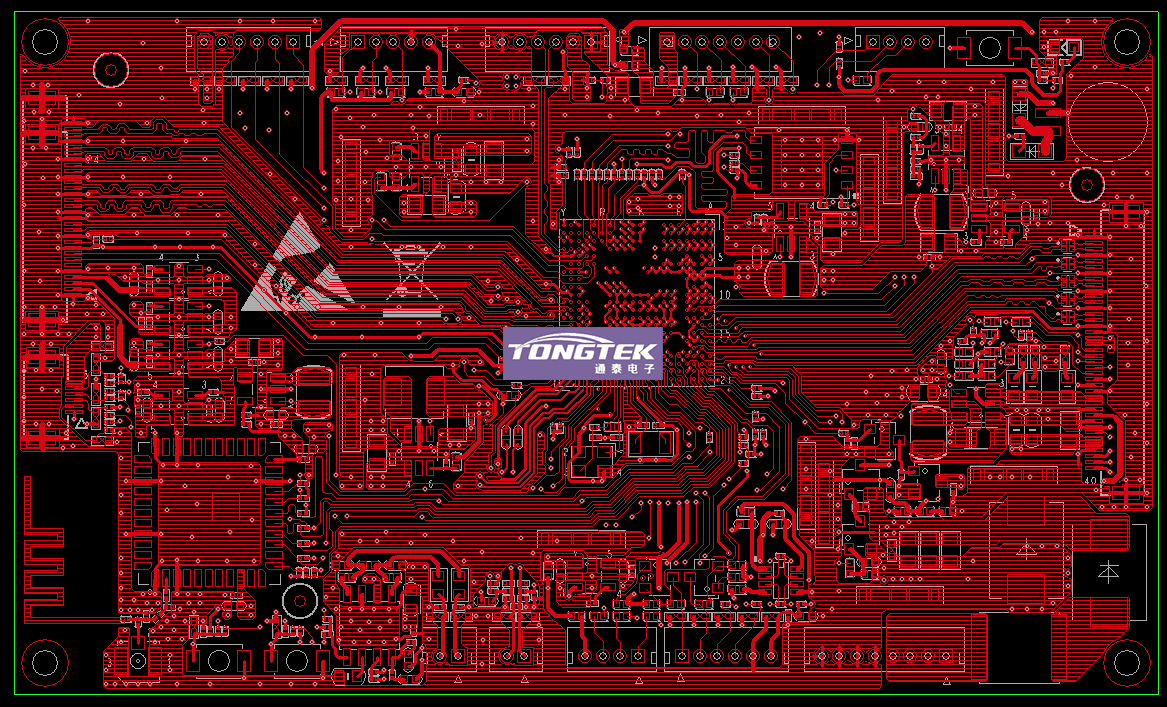

| PCB Layout BOTTOM层展示 | |
 |
|
