海思HI3516DV100安防监控视频处理板
时间：2020-02-12 17:44:47
| 产品类型 | 安防监控视频处理板 |
| 主芯片 | 海思hi3516dv100 |
| 设计注意要点 | 1：满足消费类产品的通用规范 |
| 2：考虑组装装配方式，座子的摆放合理以及脚位顺序 | |
| 3：满足HDI生产工艺 | |
| 4：考虑镜头成像的方向 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：122mm*51mm | |
| 层数：4层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

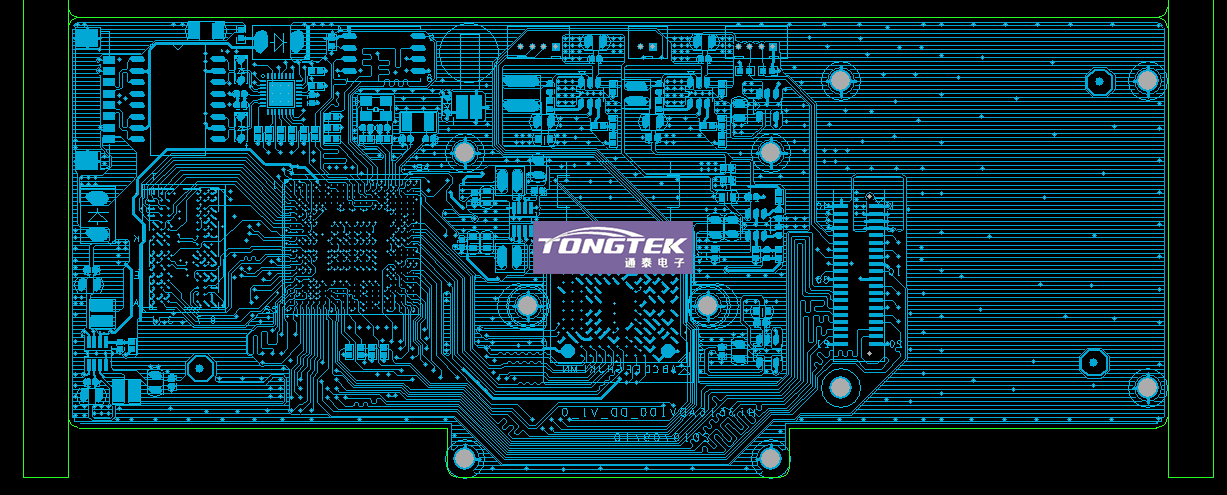

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
