瑞芯微RK3288物联网主板
时间：2020-02-09 14:36:31
| 产品类型 | 物联网主板 |
| 主芯片 | RK3288 |
| 电源芯片 | RK818-1 |
| DDR | LPDDR3 |
| 设计注意要点 | 1：满足RK原厂设计规范 |
| 2：考虑DDR调试问题，DDR部分完全参考原厂已验证过的模版 | |
| 3：满足原厂对电源通道和过孔的设计要求 | |
| 4：满足消费类芯片的常规规范 | |
| 基本工艺参数 | 板厚：1.2mm |
| 尺寸：184.8*90mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

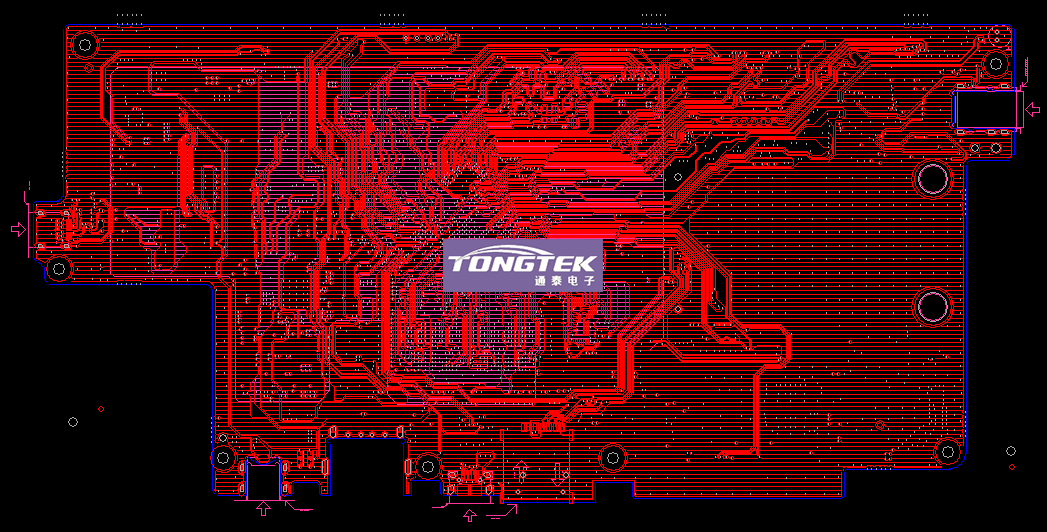

| PCB Layout TOP层展示 | |
 |
|

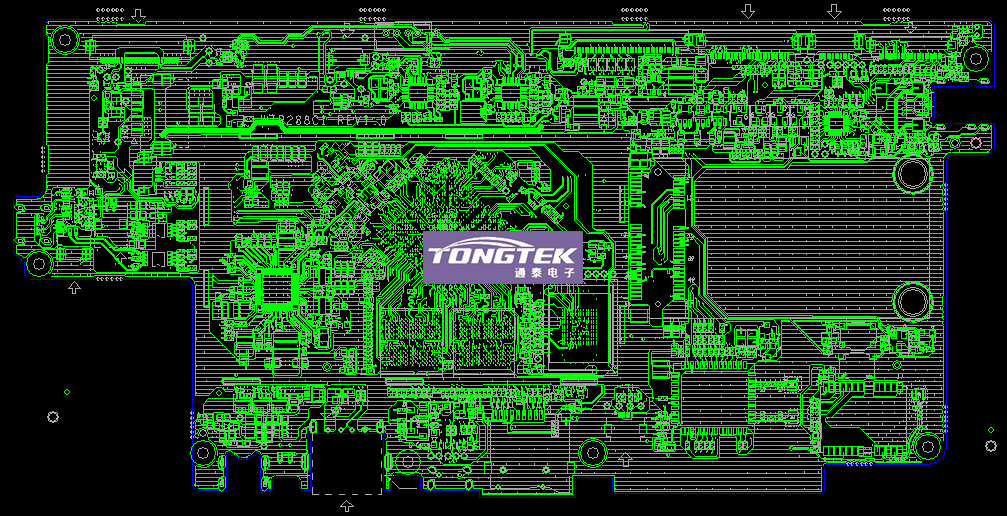

| PCB Layout BOTTOM层展示 | |
 |
|
