瑞芯微RK3288开发板
时间：2019-12-10 22:19:10
| 产品类型 | 开发板 |
| 主芯片 | RK3288 |
| DDR | LPDDR3 |
| 电源 | RK808-B |
| 网卡芯片 | ES8316 |
| 设计主要注意点 | 1：满足RK3288 设计规范 |
| 2：考虑DDR调试问题,DDR部分完全参考原厂已验证过的模版 | |
| 3：满足原厂对电源通道和过孔的设计要求 | |
| 4：满足消费类芯片的常规规范 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：146*99mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

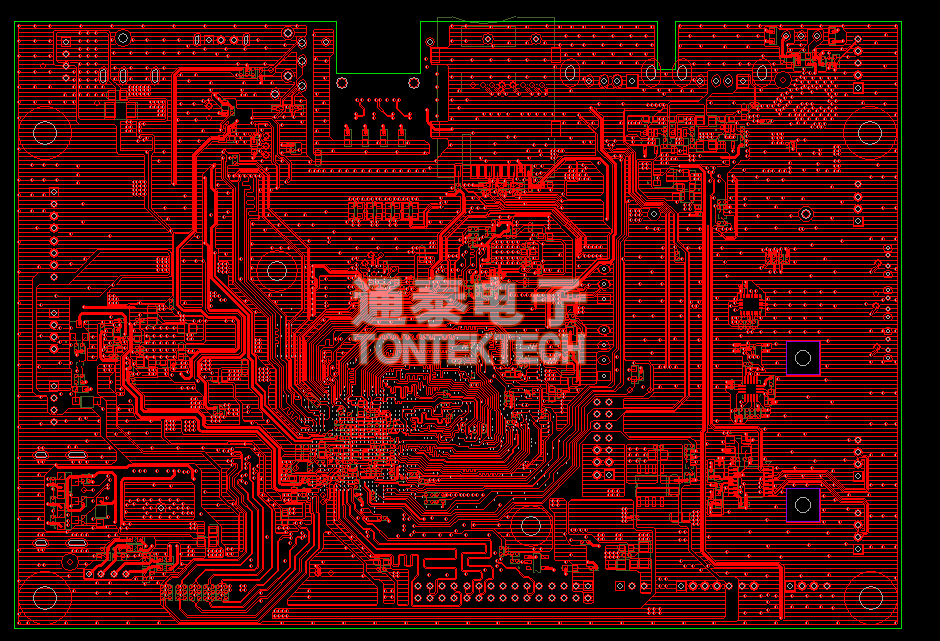

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
|
|
