英特尔Romley-EP，四通道DDR3服务器主板
时间：2019-12-10 22:11:41
| 产品类型 | 服务器主板 |
| CPU | 英特尔Romley-EP |
| BMC芯片 | AST2400A1 |
| DDR | 四通道DDR3 UDIMM |
| CPU电源 | ISL6367CRZ |
| 网卡驱动 | WGI210AT |
| 设计主要注意点 | 1：满足Romley-EP设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：305*244mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

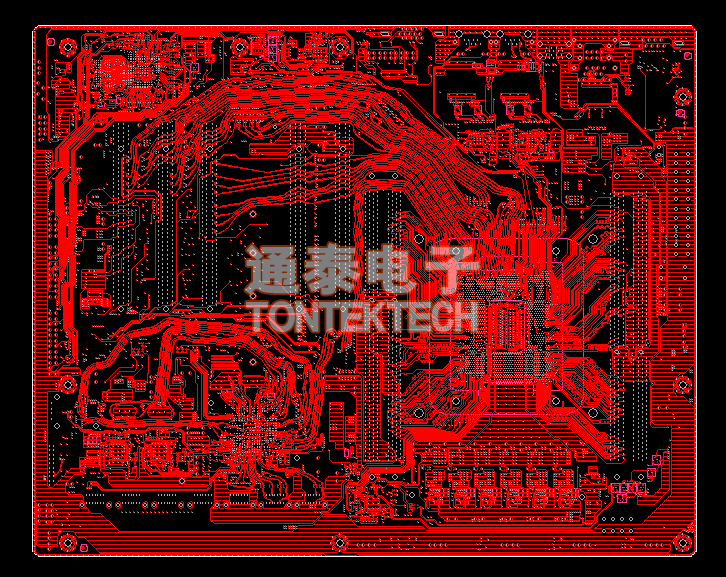

| PCB Layout展示 | TOP 层展示： |
 |
|

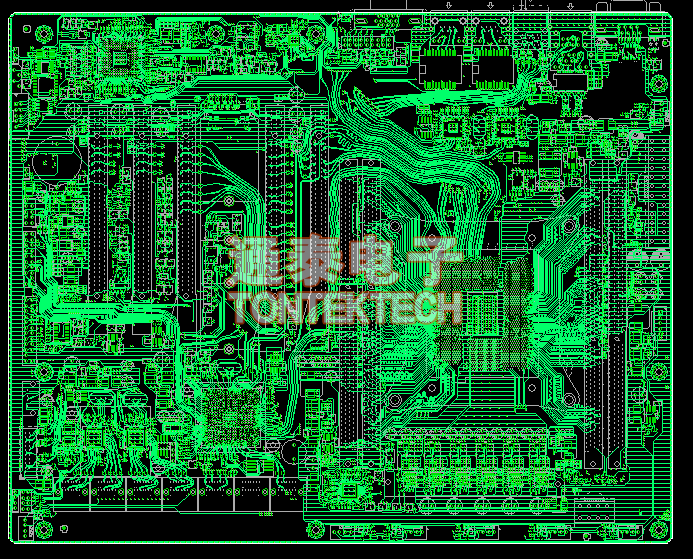

| BOTTOM 层展示： | |
|
|
