英特尔HASWELL-U，单通道DDR3 SODIMM，ITX电脑主板
时间：2019-12-10 21:33:16
| 产品类型 | 电脑主板 |
| CPU代号 | 因特尔HASWELL-U |
| DDR | 单通道DDR3 SODIMM |
| CPU电源 | RTD2168 |
| 网卡驱动 | I21_AT |
| SIO | IT8785E |
| 设计主要注意点 | 1：满足BayTrail设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：170*170mm | |
| 层数：4层 | |
 |
|
| 最小过孔：10 | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

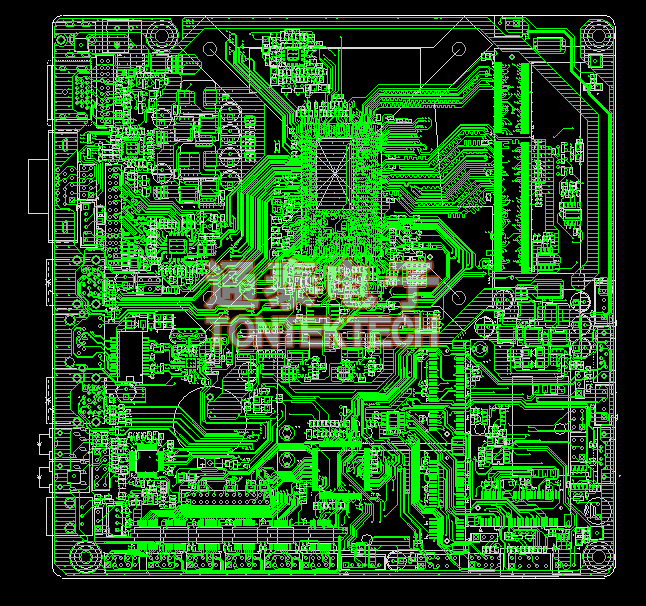

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
 |
