英特尔BayTrail X86开发主板 双通道memory down x16*8
时间：2019-12-10 21:14:38
| 产品类型 | X86开发主板 |
| CPU代号 | 因特尔BayTrail |
| DDR | 双通道memory down x16*8 |
| CPU电源 | ISL95837 |
| 网卡驱动 | I211 |
| SIO | IT8786E-I |
| 设计主要注意点 | 1：满足BayTrail设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：2.0mm |
| 尺寸：200*125mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

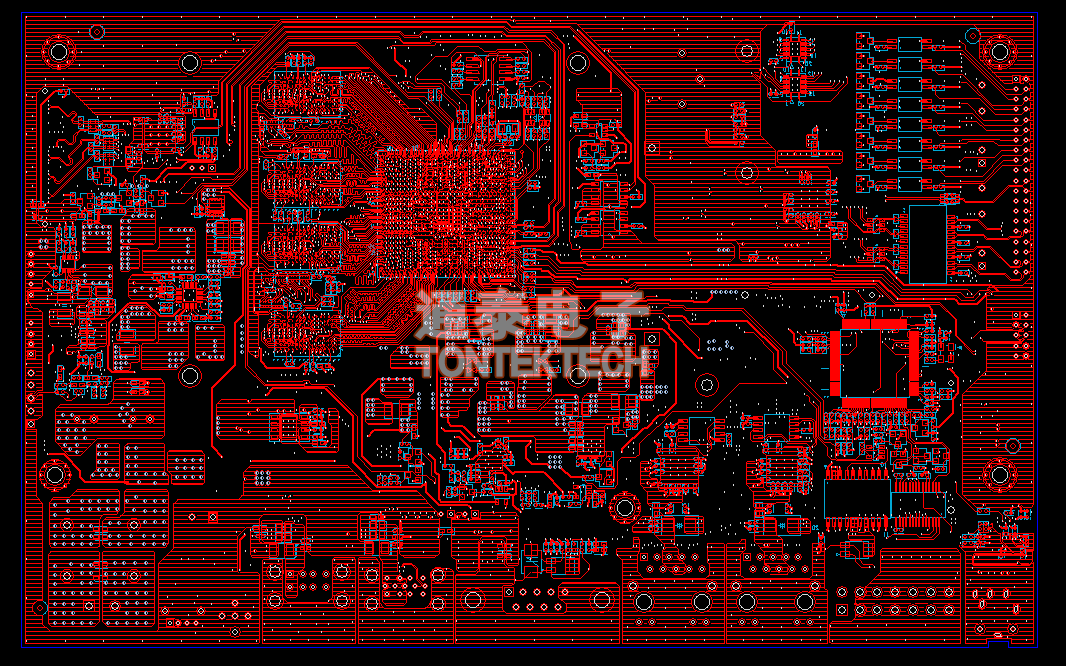

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
|
|
