英特尔Gemini Lake笔记本主板案例
时间：2019-12-10 21:06:44
| 产品类型 | 笔记本主板 |
| CPU代号 | 英特尔Gemini Lake |
| DDR | 双通道 EMCP |
| CPU电源 | RT5077A |
| SIO | IT8991 |
| 设计主要注意点 | 1：满足Gemini Lake 设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：167*83.7mm | |
| 层数：6层 | |
 |
|
| 最小过孔：4mil(HDI) | |
| 最小线宽：3mil | |
| 最小线宽：3mil | |

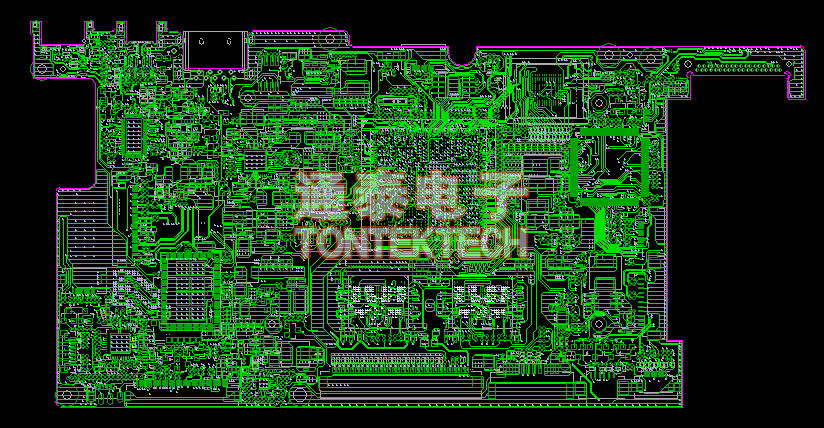

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
|
|
