MTK MT6169导航仪主板
时间：2019-12-10 20:49:07
| 产品类型 | 导航仪主板 |
| 主芯片 | MTK MT6169 |
| 设计主要注意点 | 1：满足MT6169设计规范 |
| 2：满足消费类产品的通用规范 | |
| 3：考虑高速信号的时序和串扰问题 | |
| 4：考虑射频信号趋肤效应 | |
| 基本工艺参数 | 板厚：1.0mm |
| 尺寸：177mm*111mm | |
| 层数：6层 | |
 |
|
| 最小过孔：4 mil （HDI） | |
| 最小线宽：3mil | |
| 最小线距：3mil | |

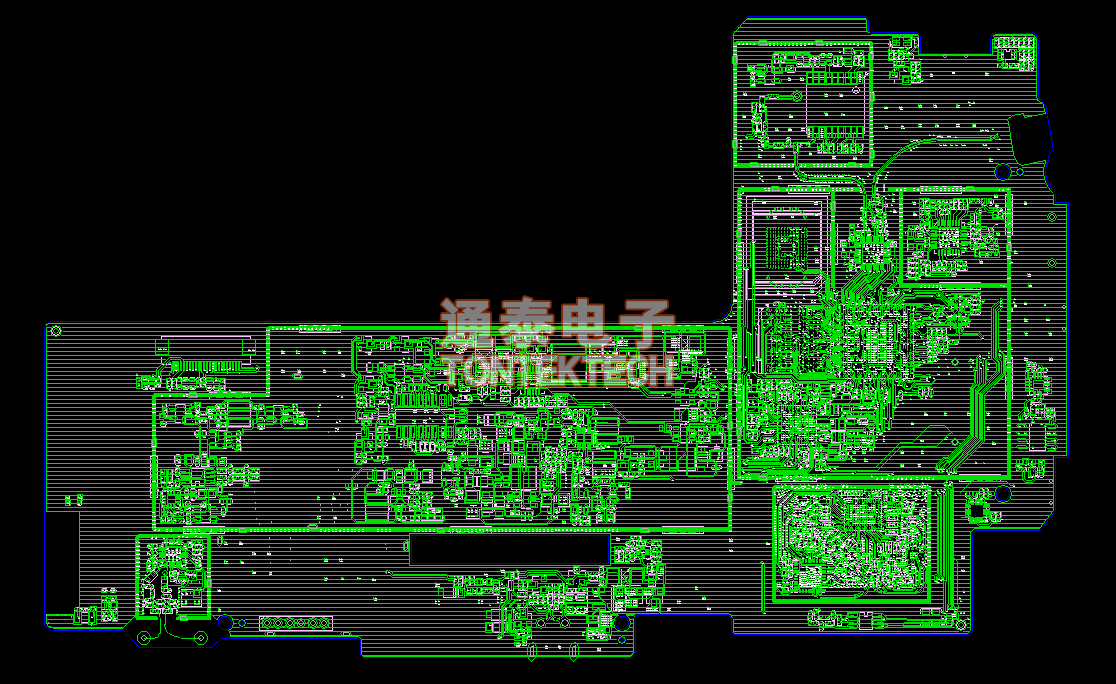

| PCB Layout展示 | TOP 层展示： |
 |
|

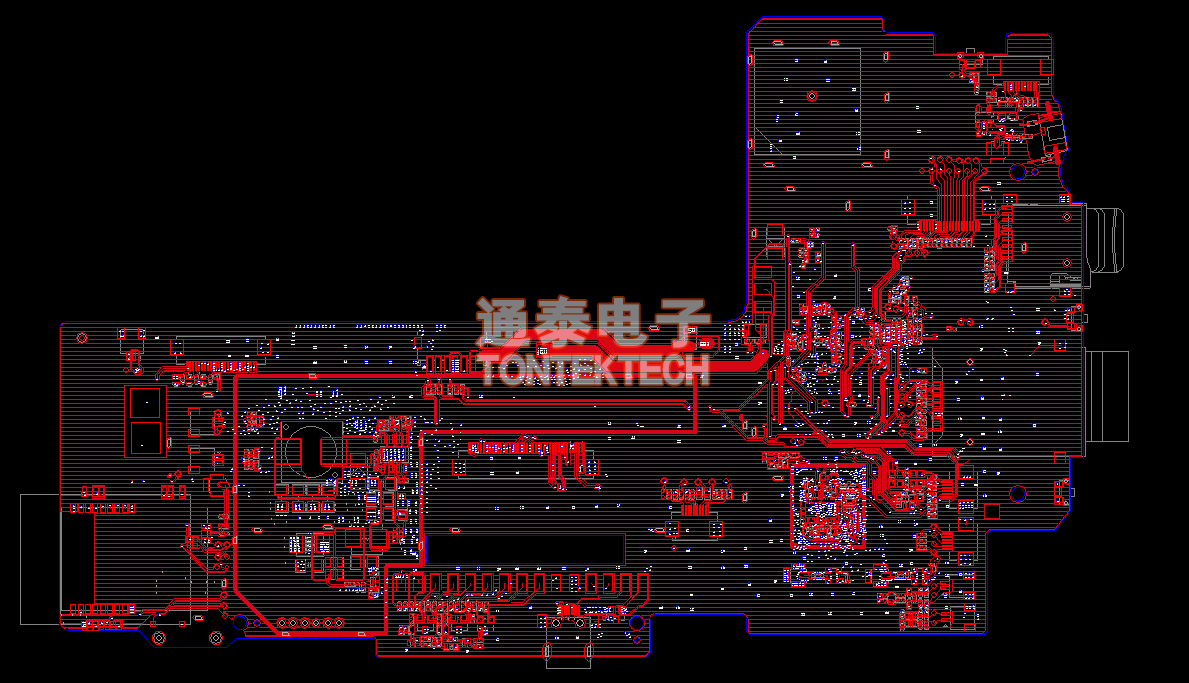

| BOTTOM 层展示： | |
|
|
| 产品类型 | 导航仪主板 |
| 主芯片 | MTK MT6169 |
| 设计主要注意点 | 1：满足MT6169设计规范 |
| 2：满足消费类产品的通用规范 | |
| 3：考虑高速信号的时序和串扰问题 | |
| 4：考虑射频信号趋肤效应 | |
| 基本工艺参数 | 板厚：1.0mm |
| 尺寸：177mm*111mm | |
| 层数：6层 | |
|
|
| 最小过孔：4 mil （HDI） | |
| 最小线宽：3mil | |
| 最小线距：3mil | |
| PCB Layout展示 | TOP 层展示： |
|
|
| BOTTOM 层展示： | |
|
|
