信骅AST1520核心板
时间：2019-12-10 20:19:16
| 产品类型 | 核心板 |
| 主芯片 | 信骅AST1520 |
| DDR | memory down x16 |
| 图像处理器 | IT6802 |
| 视频驱动 | SiI9136 |
| 网卡驱动 | RTL8169S |
| 设计主要注意点 | 1：满足原厂AST1520设计规范，阻抗与常规不一样，需要注意 |
| 2：满足4K信号的处理方式 | |
| 3：满足核心板的结构要求，对扣连接器的位置要求合理 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：100*55mm | |
| 层数：10层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

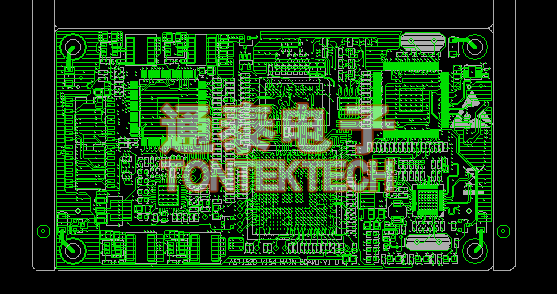

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
|
|
