Pixelworks/PWC895 IT66351投影仪显示处理板
时间：2019-12-10 19:59:44
| 产品类型 | 投影仪显示处理板 |
| 主芯片 | Pixelworks/PWC895 |
| DDR | memory down DDR3 X16*2 |
| 视频处理器 | IT66351 |
| 设计主要注意点 | 1：满足消费类产品的通用规范 |
| 2：考虑组装装配方式，座子的摆放合理以及脚位顺序 | |
| 3：考虑高速信号的时序和串扰问题 | |
| 基本工艺参数 | 板厚：1.2mm |
| 尺寸：280mm*226mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：3.5mil | |
| 最小线距：4mil | |

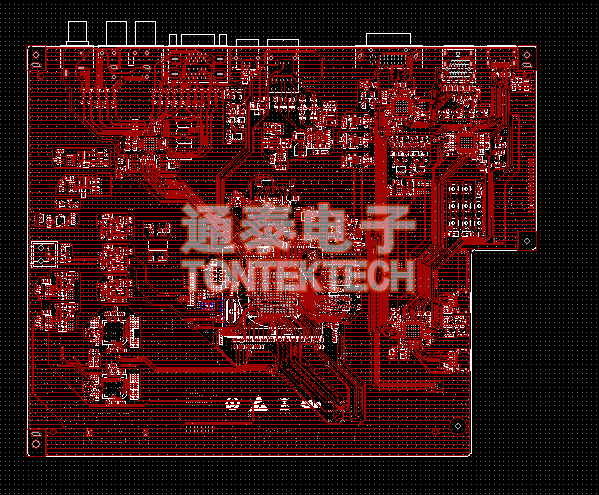

| PCB Layout展示 | TOP 层展示： |
 |
|

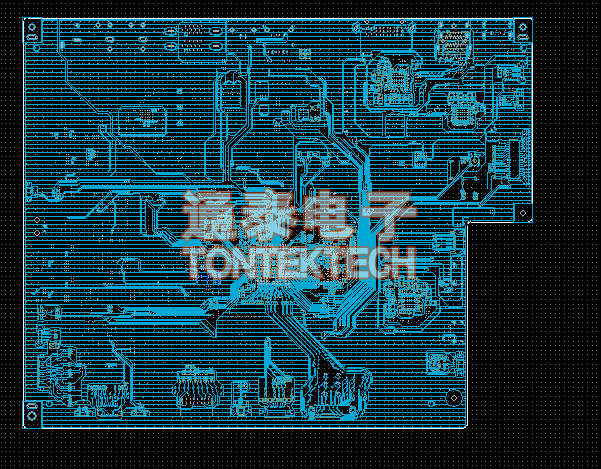

| BOTTOM 层展示： | |
|
|
