海思HI35556V200行车记录仪主板
时间：2019-11-19 10:06:29
| 产品类型 | 行车记录仪主板 |
| 主控 | 海思HI35556V200 |
| 解码器 | TP2823 |
| 设计主要注意点 | 1：满足主芯片的设计规范 |
| 2：满足消费类产品的通用规范 | |
| 3：考虑EMI以及信号串扰问题，预留屏蔽罩和重要信号包地处理 | |
| 4：满足板载天线的设计规范 | |
| 基本工艺参数 | 板厚：1.0mm |
| 尺寸：105.7mm*70.5mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：5mil | |
| 最小线距：5mil | |

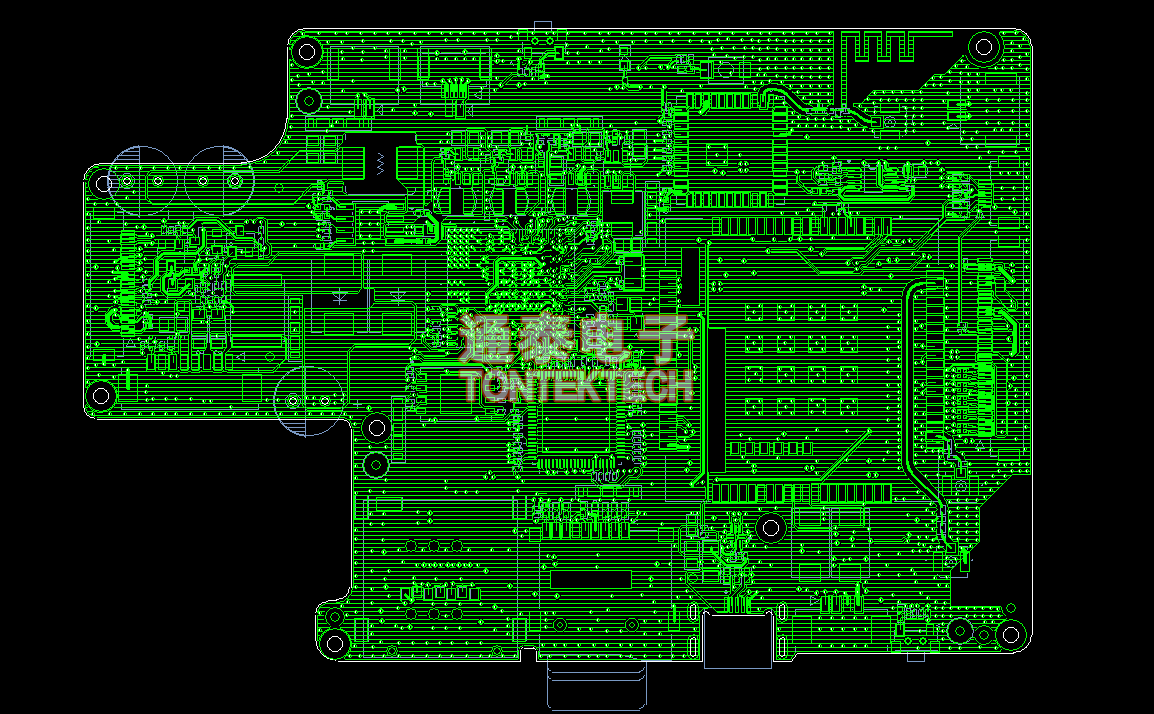

| PCB Layout展示 | TOP 层展示： |
 |
|

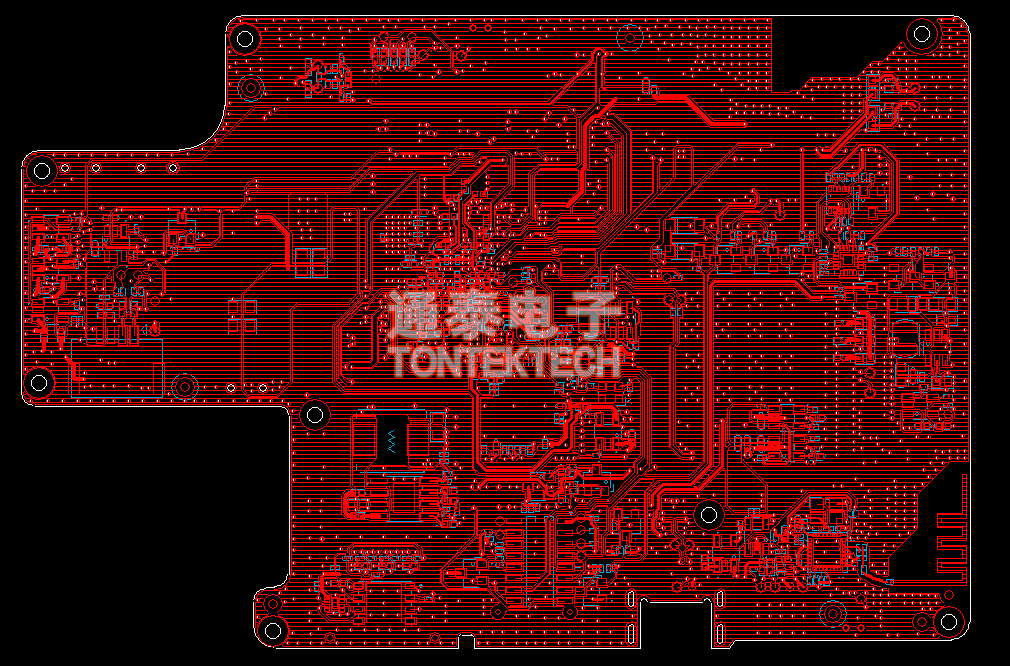

| BOTTOM 层展示： | |
|
|
