飞腾FT1500 COME BASIC核心板
时间：2019-11-19 09:57:51
| 产品类型 | COME BASIC核心板 |
| CPU | 飞腾FT1500 |
| CPU电源 | TPSM846C23 |
| DDR电源 | EM2120H01QI |
| USB3.0驱动 | UPD720201K8 |
| 硬盘驱动 | 88SE9215A1 |
| 网卡驱动 | WG82574L |
| 时钟芯片 | 9FGL0841BKILF |
| 显卡驱动 | 89PES24T6G2 |
| CPLD | 10M04DCU324C7G |
| 设计主要注意点 | 1：满足军工设计规范以及加工规范 |
| 2：满足FT-1500A平台布线规范 | |
| 3：满足DDR特性阻抗以及等长关系，如需换线，满足原厂的换线要求， | |
| 4：考虑高速信号的特殊处理 | |
| 5：满足COME BASIC标准结构 | |
| 基本工艺参数 | 板厚：2.6mm |
| 尺寸：125*95mm | |

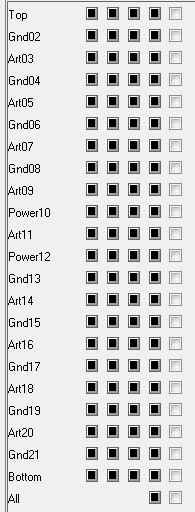

| 层数：22层 | |
 |
|
| 最小过孔: 10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

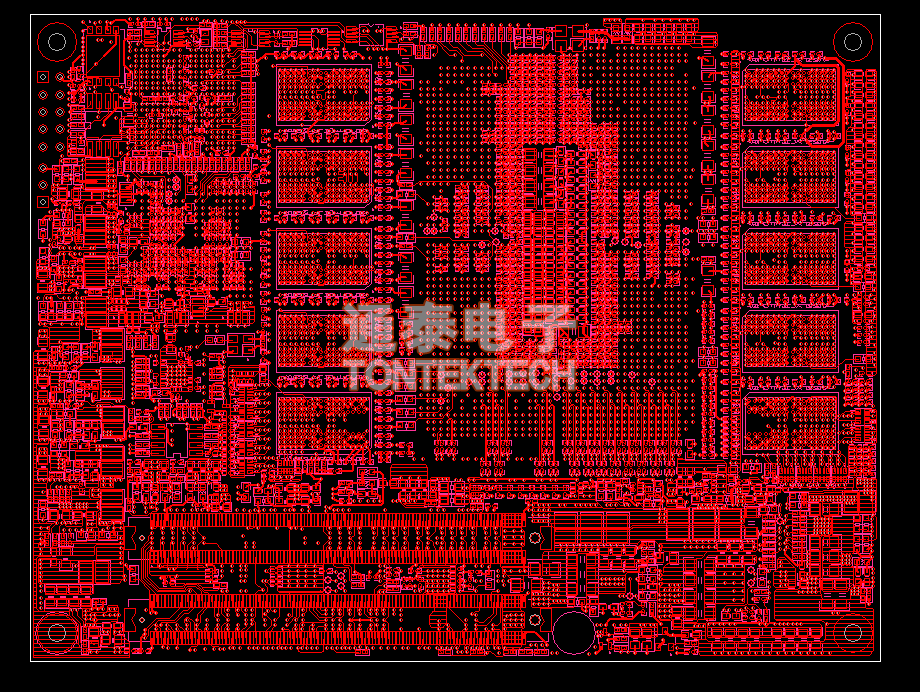

| PCB Layout展示 | TOP 层展示： |
 |
|

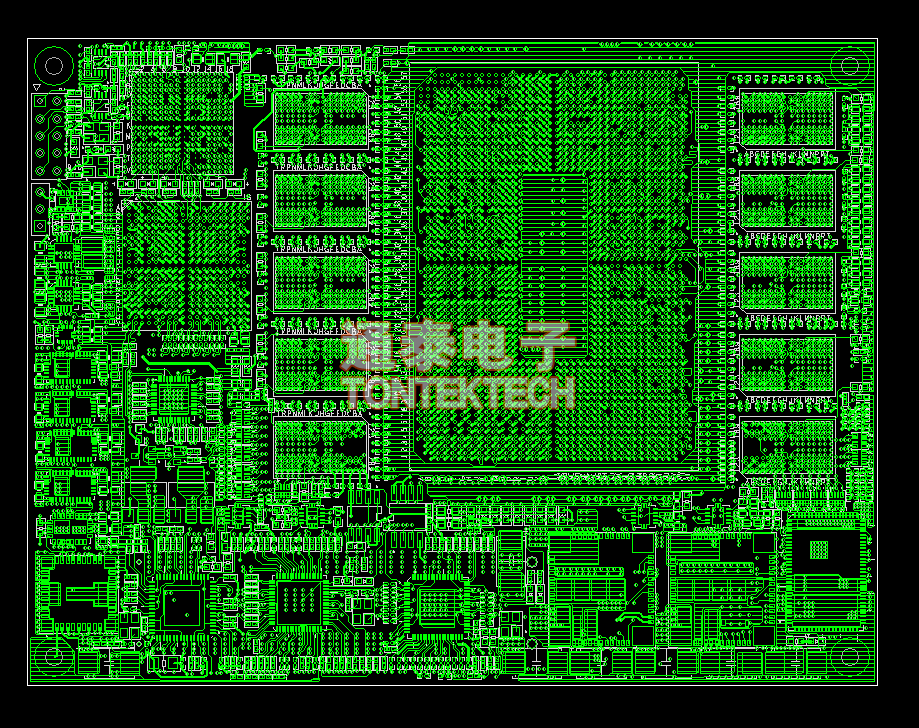

| BOTTOM 层展示： | |
|
|
