AMD SB700电脑主板 AM3接口
时间：2019-11-19 09:26:47
| 产品类型 | 电脑主板 |
| CPU代号 | AMD AM3R2 |
| 南桥 | SB700 A11 |
| DDR | 双通道DDR3 UDIMM |
| CPU电源 | UP1608 |
| 网卡驱动 | RTL8111G |
| 设计主要注意点 | 1：满足AMD AM3R2设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：212*168mm | |
| 层数：4层 | |
 |
|
| 最小过孔：10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

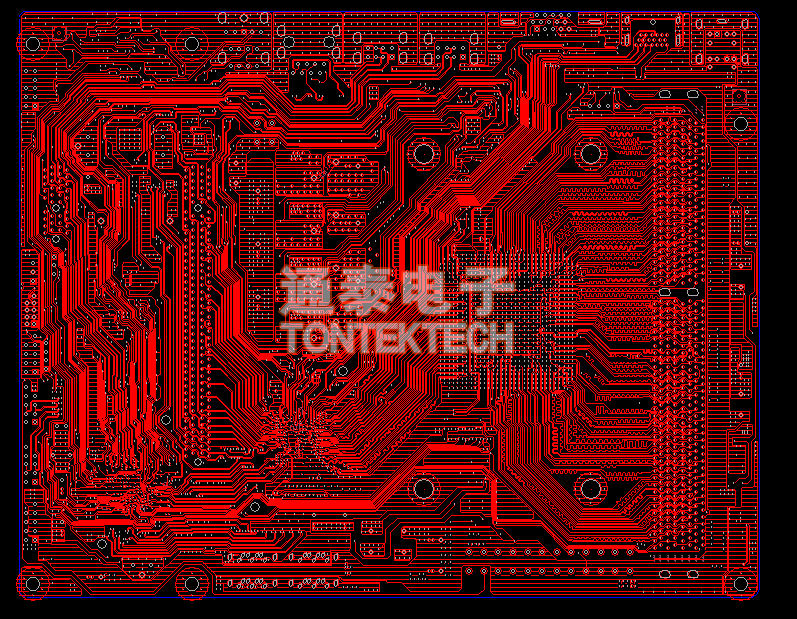

| PCB Layout展示 | TOP 层展示： |
 |
|

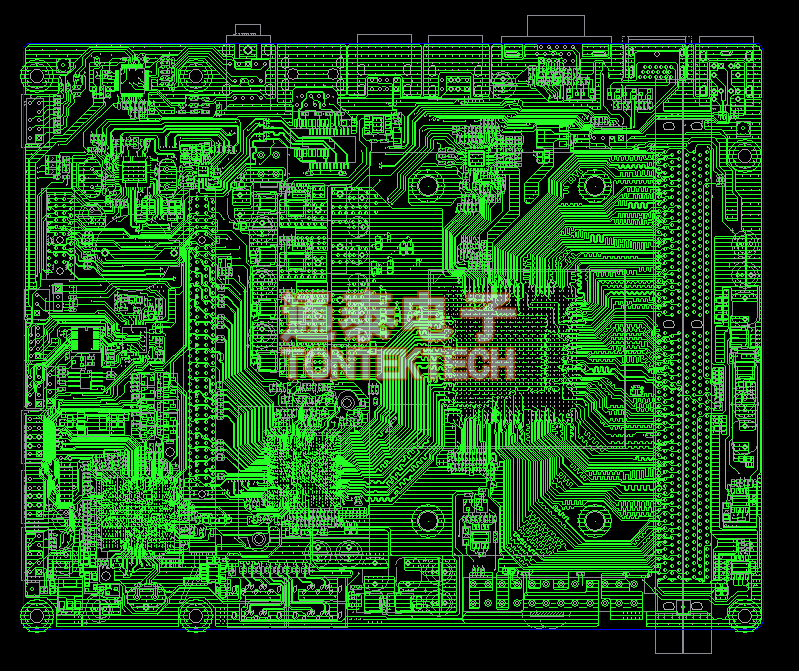

| BOTTOM 层展示： | |
|
|
