海思kirin530时频仪测试主板，FBGA赛灵思XC6SLX16
时间：2019-11-18 17:56:44
| 产品类型 | 时频仪测试主板 |
| 主控 | 麒麟530 |
| FBGA | 赛灵思XC6SLX16 |
| 设计主要注意点 | 1：满足主芯片的设计规范 |
| 2：考虑高速信号，敏感信号的串扰问题 | |
| 3：考虑测试座的摆放是否满足常规测试操作 | |
| 4：考虑电源的的稳定性，远离敏感区域，就近负载端摆放 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：200mm*200mm | |
| 层数：6层 | |
 |
|
| 最小过孔：10mil | |
| 最小线宽：5mil | |
| 最小线距：5mil | |

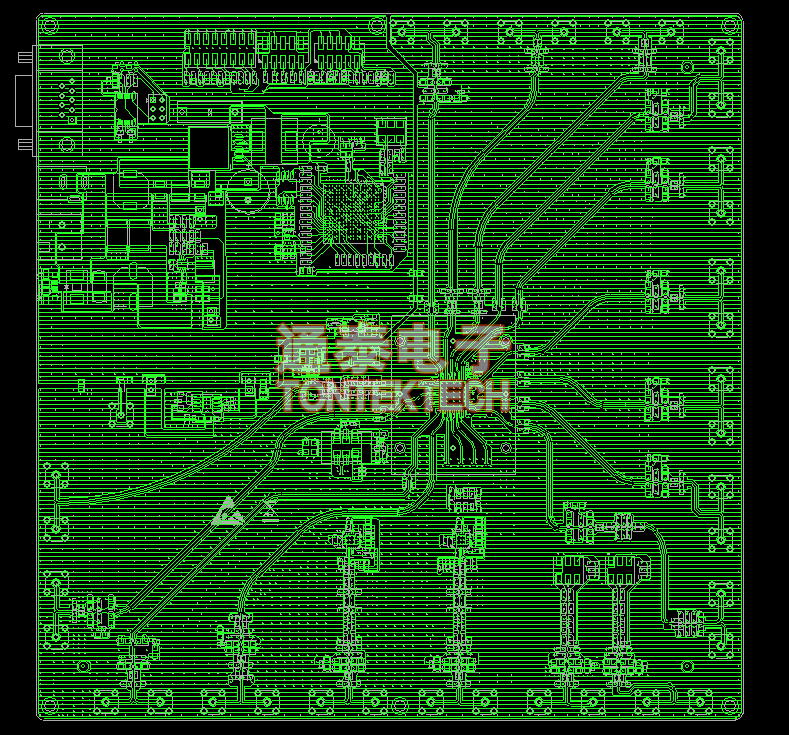

| PCB Layout展示 | TOP 层展示： |
 |
|

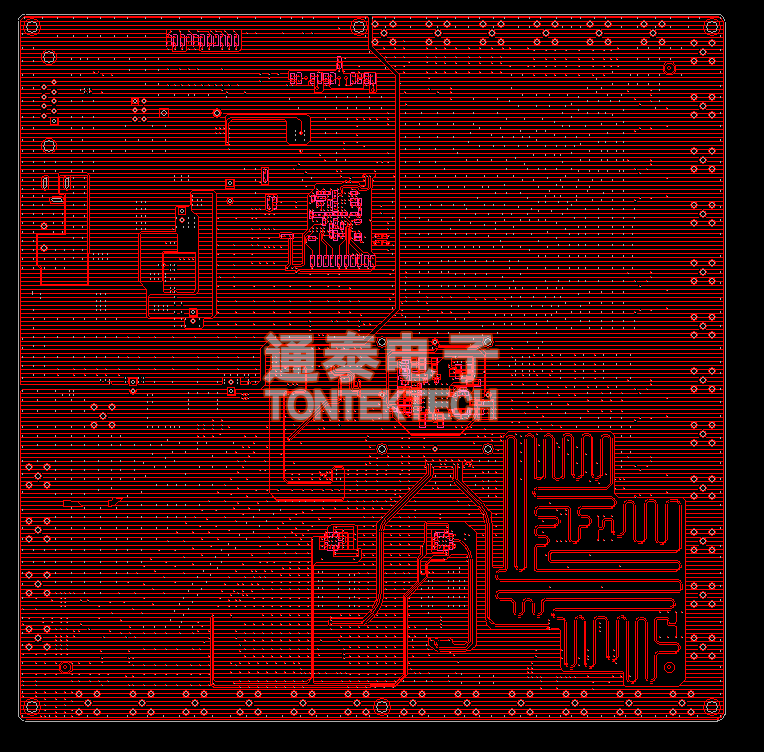

| BOTTOM 层展示： | |
|
|
