英特尔Apollo笔记本电脑主板 双通道LPDDR4
时间：2019-11-18 16:15:19
| 产品类型 | 笔记本主板 |
| CPU代号 | Apollo |
| DDR | 双通道LPDDR4 |
| CPU电源 | BD2670MWV |
| SIO | IT8987 |
| 设计主要注意点 | 1：满足Apollo PDG设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 5: 前期考虑好CPU的散热装配,避免与导热管干涉 | |
| 基本工艺参数 | 板厚：1.0mm |
| 尺寸：163*85mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：3mil | |
| 最小线距：3mil | |

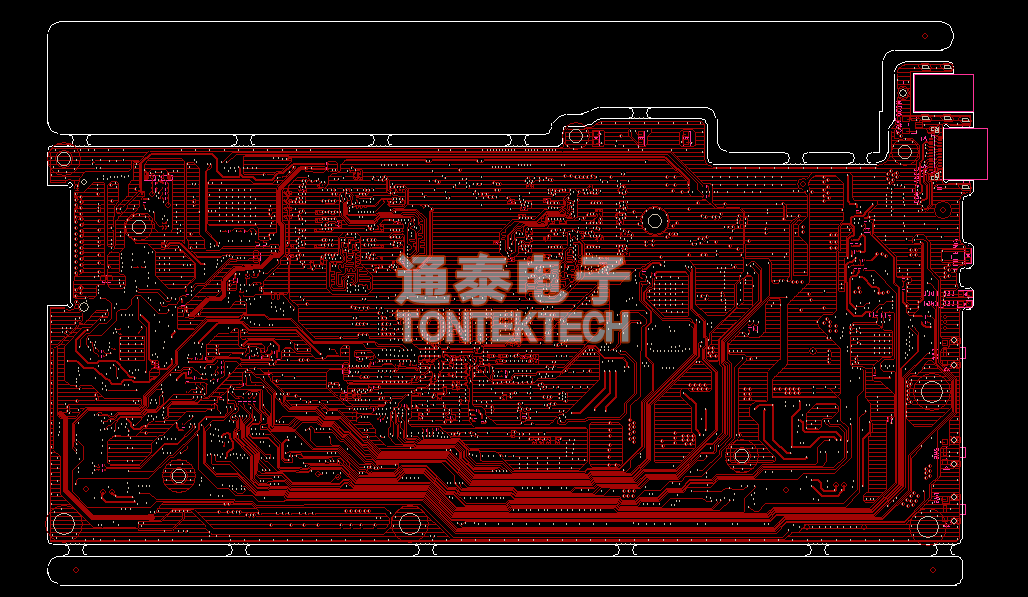

| PCB Layout展示 | TOP 层展示： |
 |
|

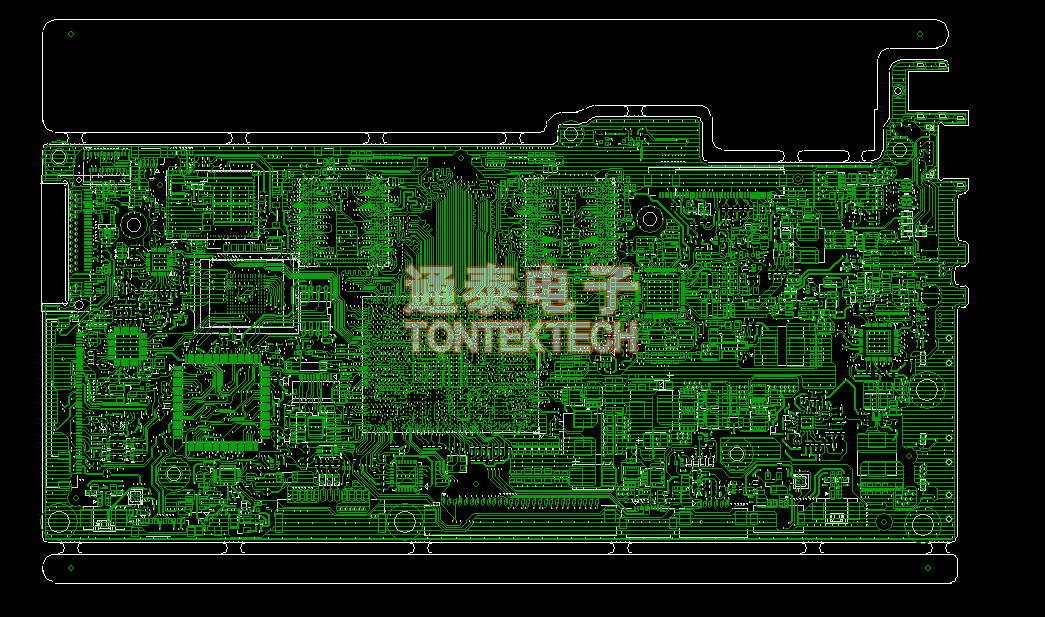

| BOTTOM 层展示： | |
|
|
