龙芯LS3A4000 Loongson7A1000 MATX电脑主板案例
时间：2019-11-18 16:03:11
| 产品类型 | MATX电脑主板 |
| CPU | 龙芯LS3A4000 |
| 桥片 | Loongson7A1000 |
| 显卡驱动 | TFP410PAP |
| CPU电源方案 | uP1658PQKF |
| 网卡驱动 | RTL8111H |
| 设计主要注意点 | 1：满足MATX主板的标准结构 |
| 2：满足龙芯3A4000_7A1000硬件设计规范 | |
| 3：满足DDR特性阻抗以及等长关系 | |
| 4：考虑产品的EMI问题，例如接口地的处理和板边地墙的处理 | |
| 5：考虑高速信号的特殊处理 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：243*243mm | |
| 层数：6层 | |
 |
|
| 最小过孔：10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

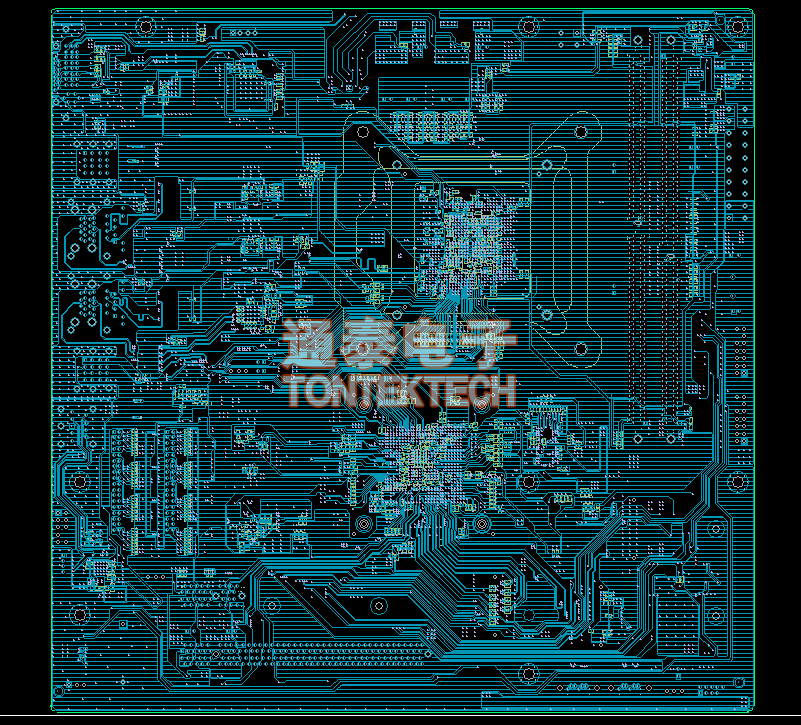

| PCB Layout展示 | TOP 层展示： |
 |
|

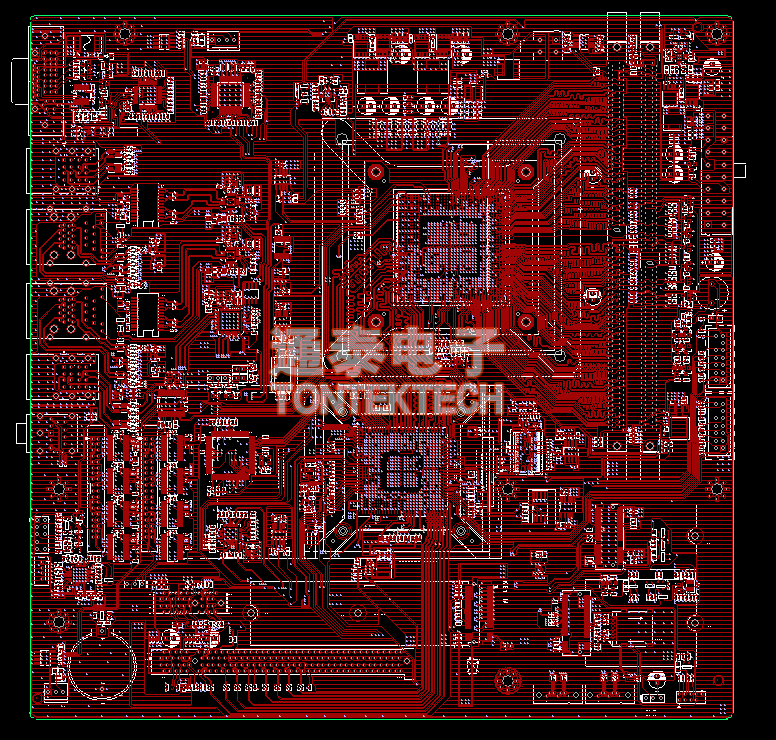

| BOTTOM 层展示： | |
|
|
