英特尔Kaby Lake-S OPS主板 双通道DDR4 SODIMM
时间：2019-07-31 22:03:32
| 产品类型 | OPS主板 |
| CPU代号 | Intel KBL-S |
| DDR | 双通道DDR4 SODIMM |
| CPU电源 | ISL6376 |
| 芯片组 | H270 |
| 设计主要注意点 | 1、满足Intel KBL-S PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86主板的ESD要求 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：171.9*190mm | |
| 层数：8层 | |
 |
|
| 最小过孔：12mil | |
| 最小线宽：3.5mil | |
| 最小线距：4mil | |

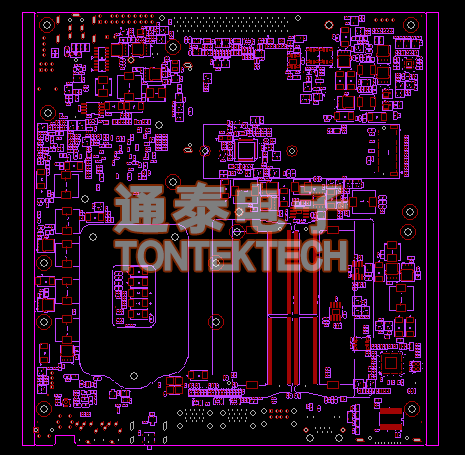

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
 |
