英特尔Coffee Lake-S工业主板 H310芯片组
时间：2019-07-31 21:56:25
| 产品类型 | 工业主板 |
| CPU代号 | Intel CFL-S |
| 南桥 | H310 |
| DDR | 单通道DDR4 SODIMM |
| CPU电源 | RT3607BC |
| 网卡驱动 | Intel 82580DB |
| SIO | IT8786E-I |
| 设计主要注意点 | 1、满足coffee lake s PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 5、板型是长方形,布局需要预估好信号超长问题 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：287*133.19mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

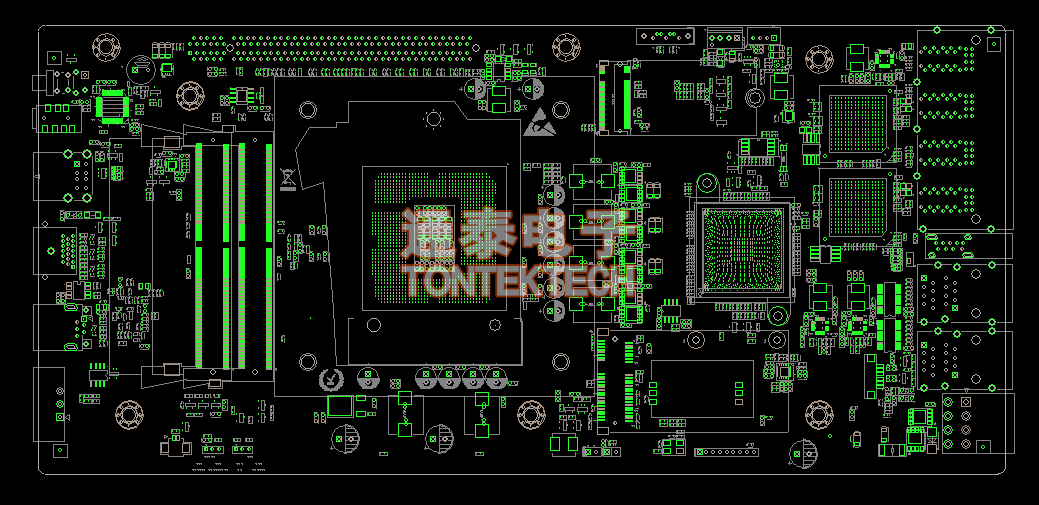

| PCB Layout展示 | TOP 层展示： |
 |
|

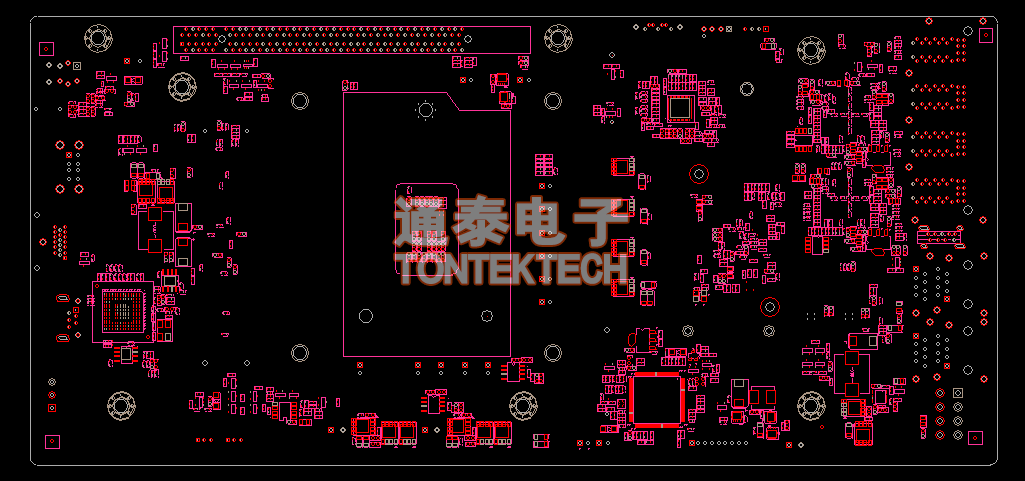

| BOTTOM 层展示： | |
 |
