晶晨半导体Amlogic T962微型投影仪主板 DPP3430+PAD2005
时间：2019-06-17 14:34:06
| 产品类型 | 微型投影仪主板 |
| 主控平台 | Amlogic（晶晨半导体） |
| 型号 | T962 |
| 投影芯片 | DPP3430 |
| 光机驱动芯片 | DPP3430+PAD2005电源管理 |
| 设计主要注意点 | 1、满足Amlogic硬件设计指南 |
| 2、考虑到DDR需要用到原厂的软件驱动，DDR部分严格套用原厂的DOME板，否则原厂不提供技术支持 | |
| 3、满足消费类通用设计规范 | |
| 4、满足PAD2005的设计要求 | |
| 5、考虑好DC-电源管理-LED座子-电池 这一块的电源回路问题以及散热问题 | |
| 6、考虑好DC-BATT这块的充电电路以及Change电路处理。做到 路径小，抗干扰强 | |
| 7、针对光机驱动芯片设计上考虑好干扰问题，例如预留屏蔽罩等处理方式 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：171*61.8mm | |
| 层数：8层 | |
 |
|
| 最小过孔：4mil（HDI设计） | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

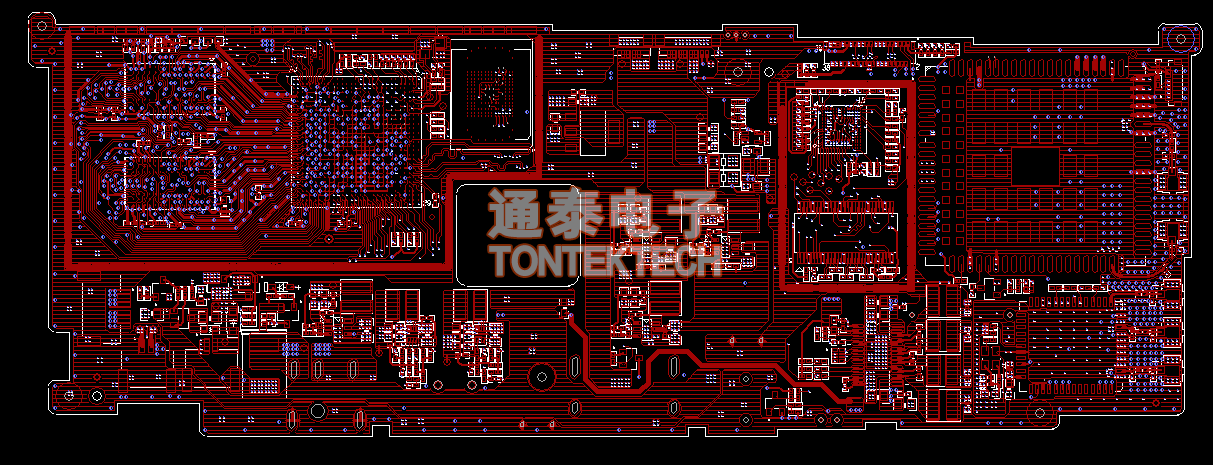

| PCB Layout展示 | TOP 层展示： |
 |
|

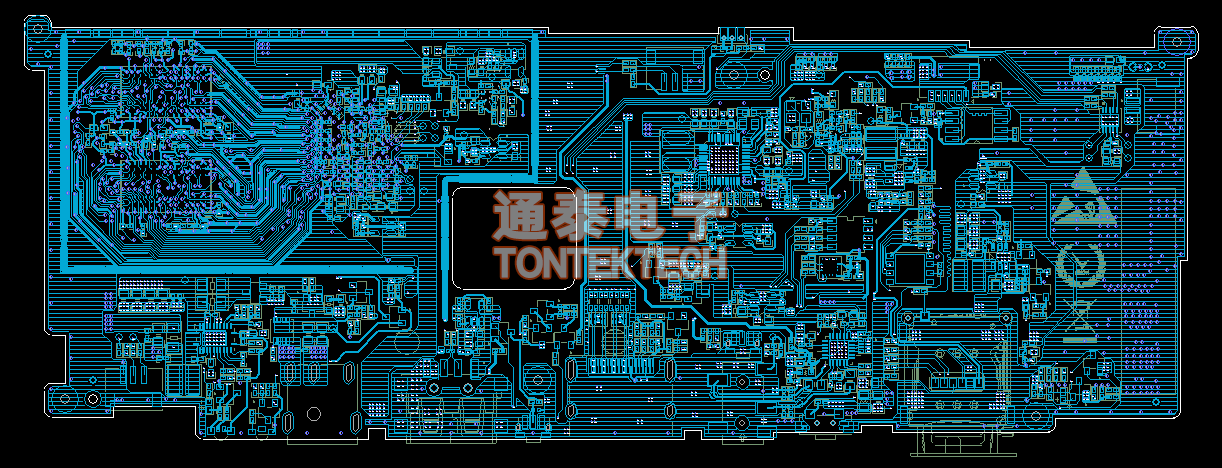

| BOTTOM 层展示： | |
 |
