英特尔Skylake-U笔记本主板 单通道DDR4 SODIMM
时间：2019-06-17 13:46:52
| 产品类型 | 笔记本主板 |
| CPU代号 | Intel Skylake U |
| 封装类型 | BGA |
| DDR | 单通道DDR4 SODIMM |
| CPU电源 | ISL95857AHRTZ |
| SIO | IT8528 |
| 设计主要注意点 | 1、满足Skylake U PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 5、前期考虑好CPU的散热装配,避免与导热管干涉 | |
| 基本工艺参数 | 板厚：1.0mm |
| 尺寸：220*110mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：3mil | |
| 最小线距：3.5mil | |

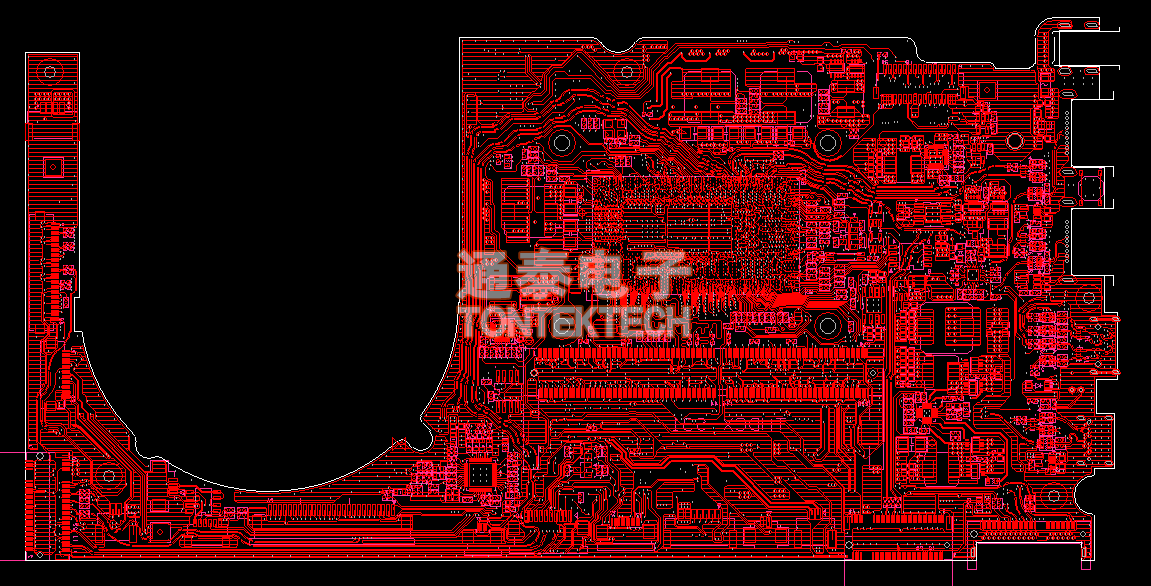

| PCB Layout展示 | TOP 层展示： |
 |
|

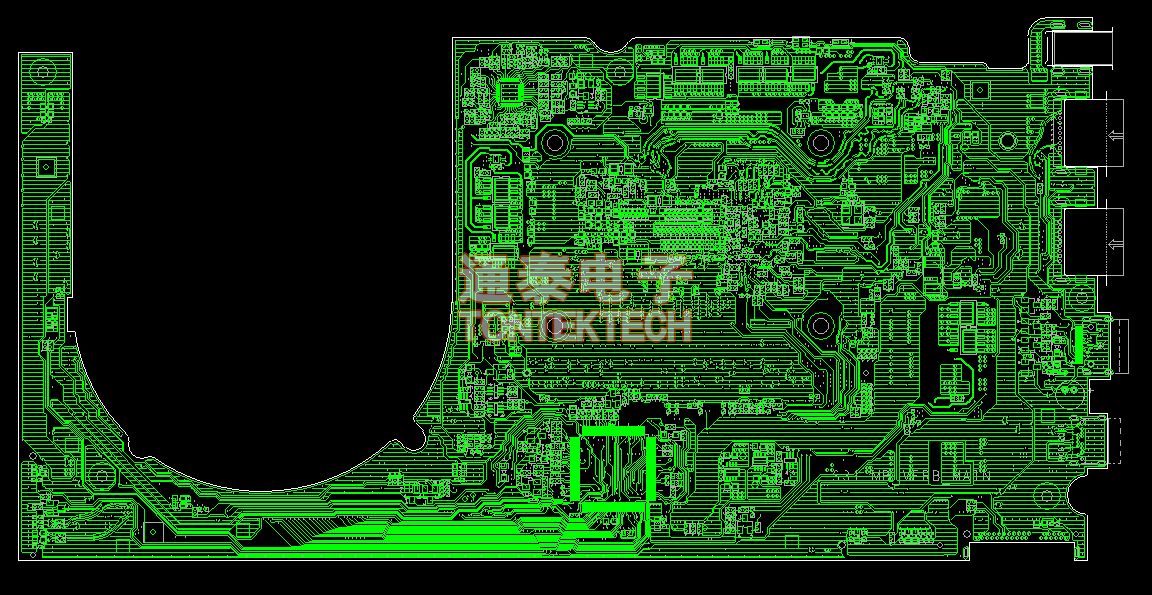

| BOTTOM 层展示： | |
 |
