晨星半导体MSD6A358微型投影仪主板 DPP3438+PAD3005
时间：2019-06-17 11:56:36
| 产品类型 | 微型投影仪主板 |
| 主控平台 | Mstar（晨星半导体） |
| 型号 | MSD6A358 |
| 投影芯片 | DPP3438 |
| 光机驱动芯片 | DPP3438+PAD3005电源管理 |
| CPU电源芯片 | ISL95858HRZ |
| 网卡芯片 | Intel I210 |
| SIO芯片 | IT8720 |
| 设计主要注意点 | 1、满足Mstar硬件设计指南 |
| 2、满足功放电路的独立性 | |
| 3、考虑好SI和ESD问题 | |
| 4、考虑好DC-电源管理-LED座子，这一块的电源回路问题以及散热问题 | |
| 5、针对光机驱动芯片设计上考虑好干扰问题，例如预留屏蔽罩等处理方式 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：170*156mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

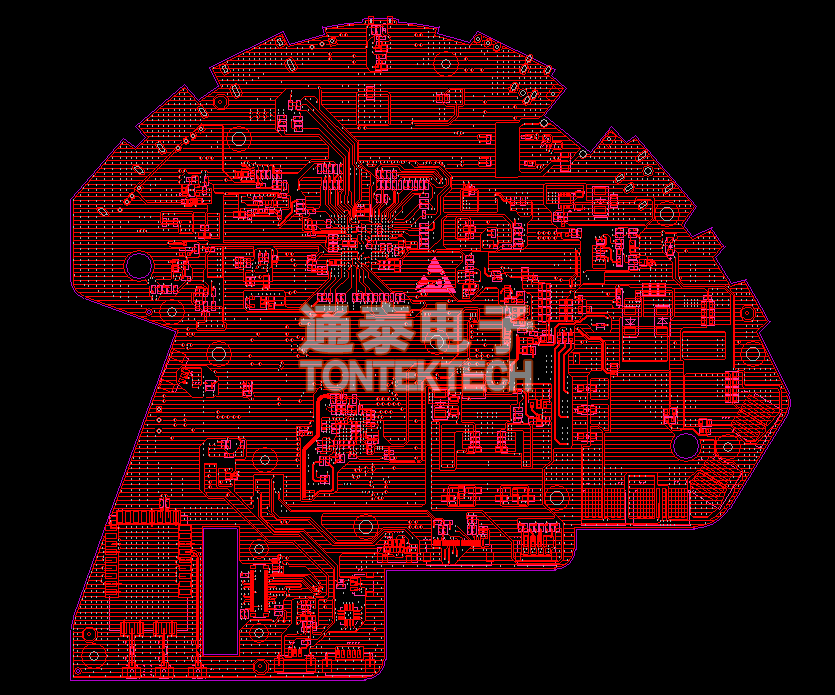

| PCB Layout展示 | TOP 层展示： |
 |
|

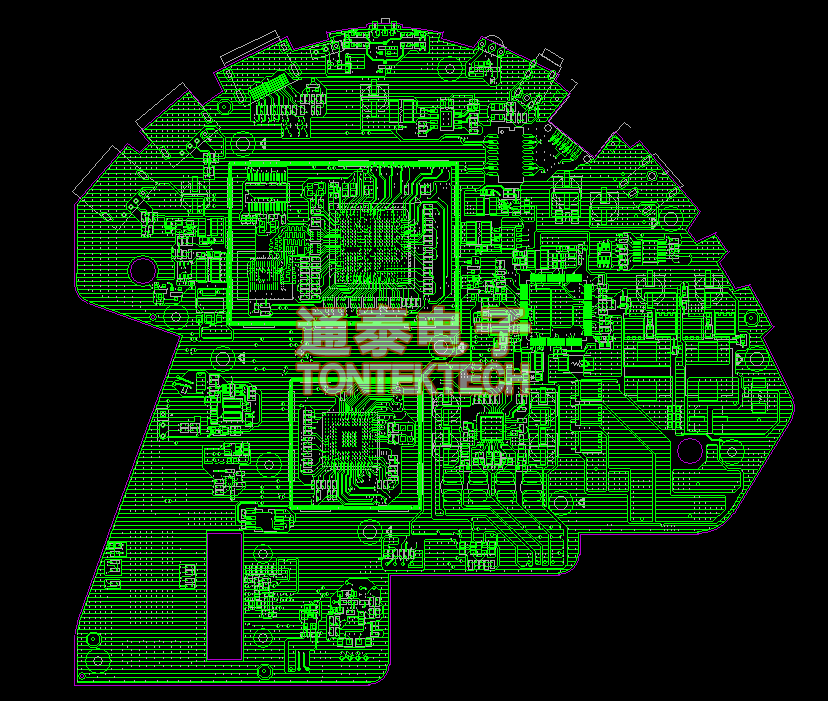

| BOTTOM 层展示： | |
 |
