瑞芯微PX30 SMARC 2.0核心板
时间：2019-06-17 11:39:41
| 产品类型 | SMARC 2.0 |
| 主芯片 | 瑞芯微(PX30) |
| DDR | DDR4 4*16bit |
| 主控电源方案 | RK809-1 |
| 设计主要注意点 | 1、满足原厂PX30设计规范 |
| 2、考虑到DDR需要用到原厂的软件驱动，DDR部分严格套用原厂的DOME板，否则原厂不提供技术支持 | |
| 3、满足消费类通用设计规范 | |
| 4、满足消费产品的ESD标准 | |
| 5、满足金手指的生产规范 | |
| 6、考虑信号完整性以及信号串扰问题 | |
| 基本工艺参数 | 板厚：1.2mm |
| 尺寸：82*50mm | |
| 层数：10层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

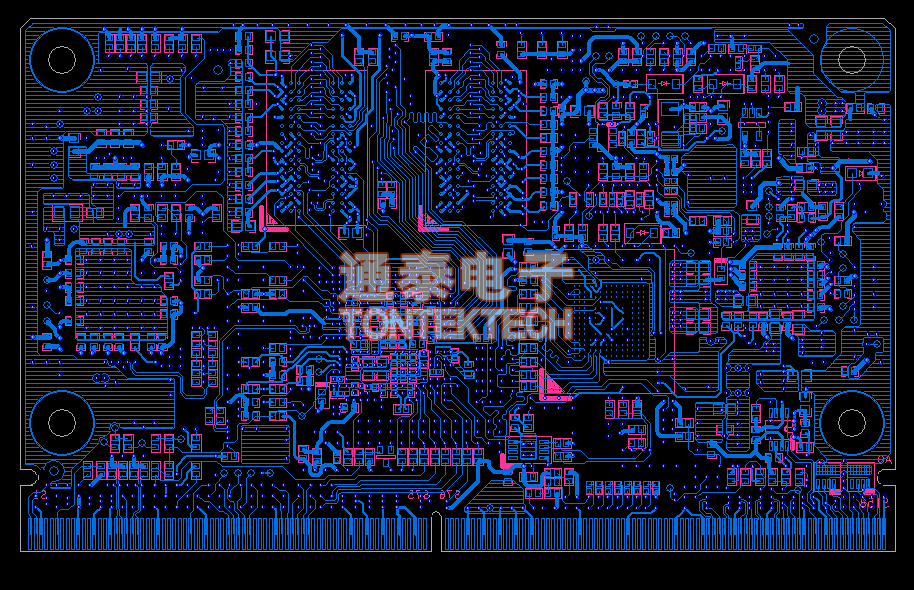

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
 |
