英特尔Bay Trail 3.5寸x86嵌入式主板 124*124mm
时间：2019-06-17 11:15:04
| 产品类型 | x86嵌入式主板，3.5寸 |
| CPU代号 | Bay_Trail |
| 板载CPU | FCBGA 1170 |
| DDR | DDR3L Memory Down 双通道 |
| CPU电源 | ISL95837 |
| 网卡驱动 | Intel I211 |
| SIO | IT8786E |
| 设计主要注意点 | 1、满足Bay_Trail-D PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：124*124mm | |
| 层数：8层 | |
 |
|
| 最小过孔：VIA16_8 | |
| 电源地孔：VIA30_18 | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

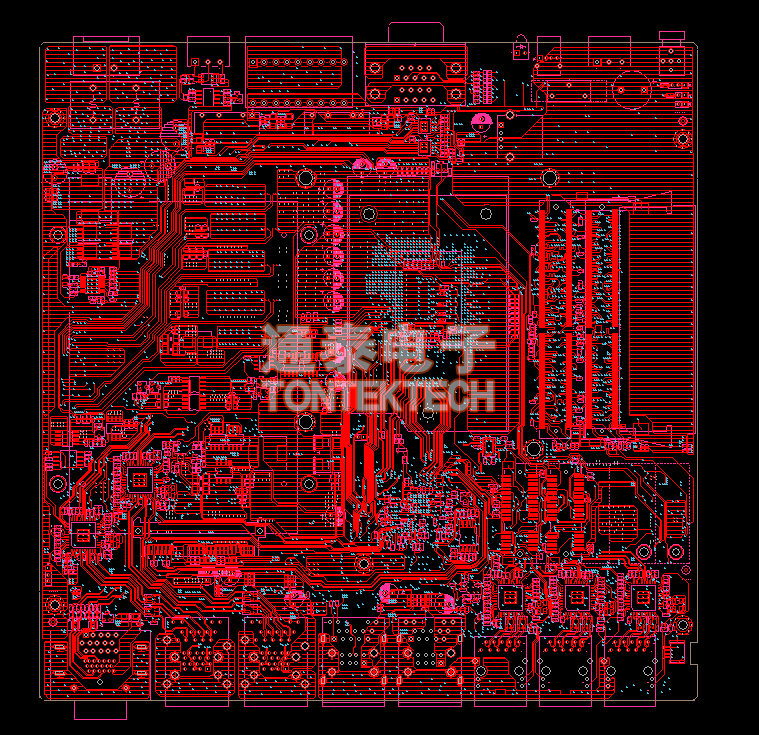

| PCB Layout展示 | TOP 层展示： |
 |
|

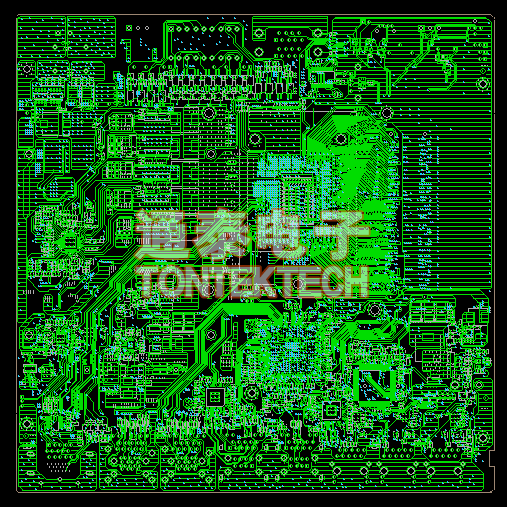

| BOTTOM 层展示： | |
 |
