莱迪思LFE5UM-85F-7BG381I微型投影仪主板 DPP3430+PAD3000
时间：2019-06-17 11:10:13
| 产品类型 | 微型投影仪 |
| 主控平台 | 莱迪思FPGA |
| 型号 | LFE5UM-85F-7BG381I |
| 光机驱动 | DPP3430+PAD3000 |
| 设计主要注意点 | 1、满足FPGA硬件设计指南 |
| 2、满足PAD3000的设计规范以及散热问题,预留散热片装置 | |
| 3、考虑好DC-电源管理-LED座子,这一块的电源回路问题以及散热问题 | |
| 4、针对光机驱动芯片设计上考虑好干扰问题，例如预留屏蔽罩等处理方式 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：80*80mm | |
| 层数：6层 | |
 |
|
| 最小过孔：4mil(HDI) | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

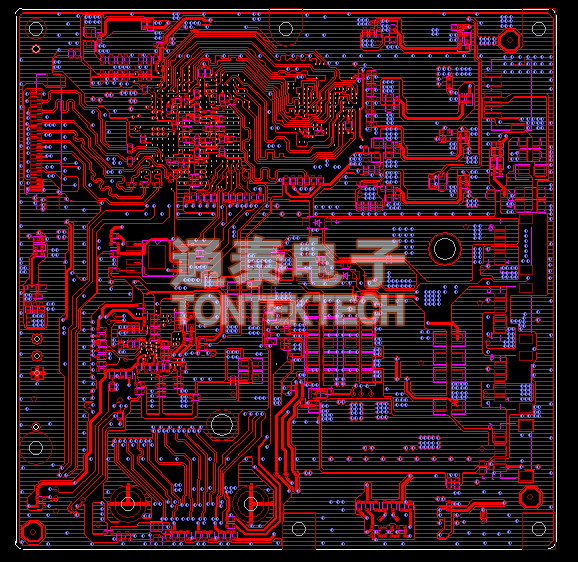

| PCB Layout展示 | TOP 层展示： |
 |
|

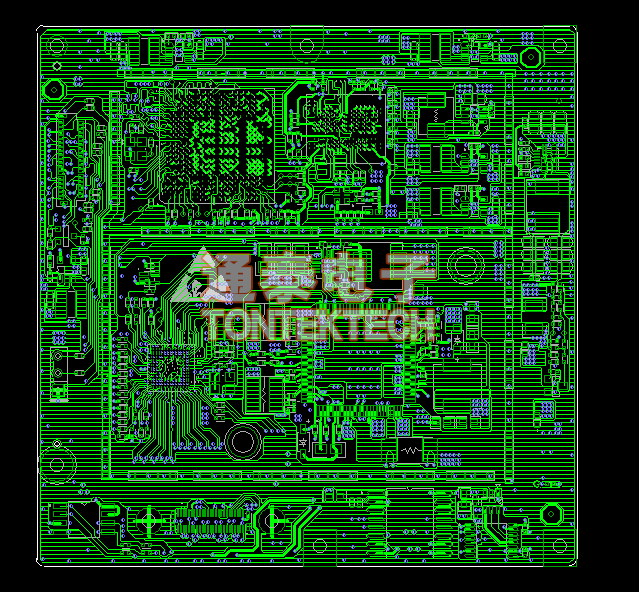

| BOTTOM 层展示： | |
 |
