晨星半导体Mstar MSD6A358微型投影仪主板
时间：2019-06-17 10:53:25
| 产品类型 | 微型投影仪主板 |
| 主控平台 | Mstar（晨星半导体） |
| 型号 | MSD6A358 |
| 设计主要注意点 | 1、满足Mstar硬件设计指南 |
| 2、满足消费类通用设计规范 | |
| 3、考虑好信号串扰问题,重要信号做好屏蔽 | |
| 4、满足功放电路的独立性,以及输入输出的回路最短 | |
| 5、考虑好DC-BATT这块的充电电路以及Change电路处理。做到 路径小，抗干扰强 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：88*143mm | |
| 层数：4层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

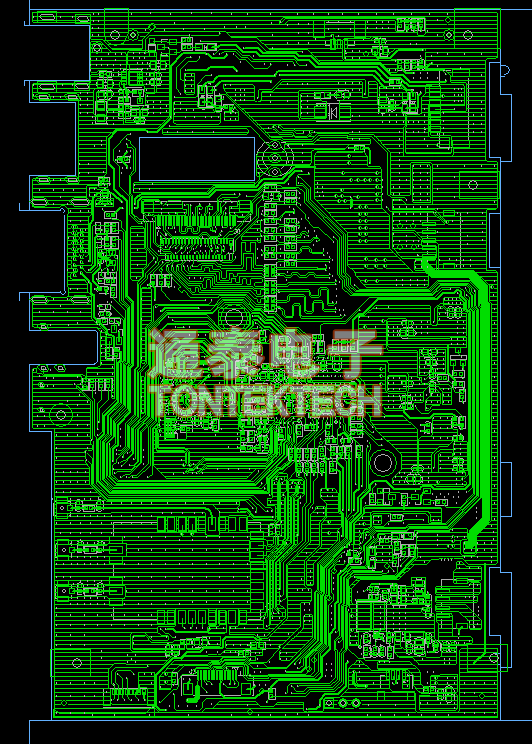

| PCB Layout展示 | TOP 层展示： |
 |
|

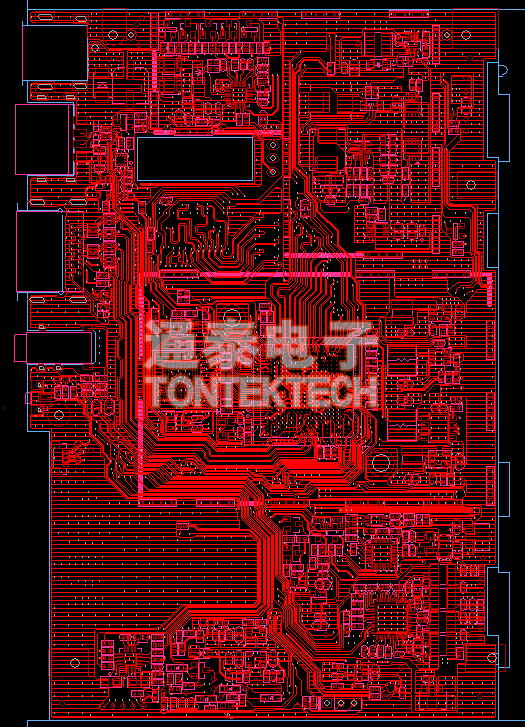

| BOTTOM 层展示： | |
 |
