阿尔特拉EP3C25F256通信主板 LTC3877EUK+LTC3874IUFD
时间：2019-06-17 09:15:44
| 产品类型 | 通信主板 |
| 主芯片 | 阿尔特拉(EP3C25F256) |
| DDR | 单通道DDR4 SODIMM |
| 主控电源方案 | LTC3877EUK+LTC3874IUFD |
| 网卡驱动 | 88E1111 |
| 设计主要注意点 | 1、满足EP3C25F256设计规范 |
| 2、满足DDR4的设计规范 | |
| 3、考虑信号完整性 | |
| 4、满足10G高速信号的设计规范 | |
| 5、满足通信产品的ESD标准 | |
| 基本工艺参数 | 板厚：2.0mm |
| 尺寸：255*260mm | |

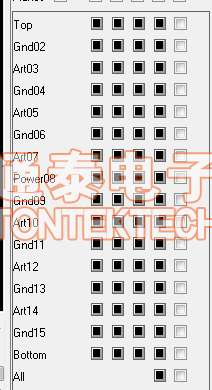

| 层数：16层 | |
 |
|
| 最小过孔：10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

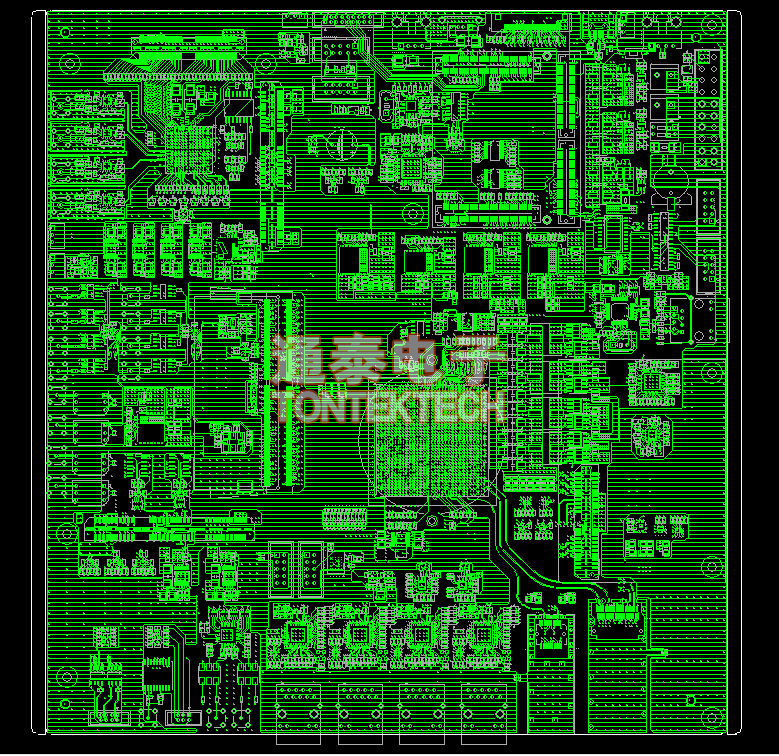

| PCB Layout展示 | TOP层展示： |
 |
|
| BOTTOM层展示： | |
 |
