恩智浦LS1043A通信主板
时间：2019-06-15 17:48:42
| 产品类型 | 通信主板 |
| 主芯片 | 恩智浦(LS1043A) |
| DDR | DDR4 4*16bit+ECC |
| 主控电源方案 | PC34VR500V4ES |
| 网卡驱动 | 88E1510 |
| 交换芯片 | 88E6341 |
| 设计主要注意点 | 1、满足NXP LS1043A设计规范 |
| 2、满足通信通用设计规范 | |
| 3、考虑信号串扰问题 | |
| 4、满足通信产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：220*130mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

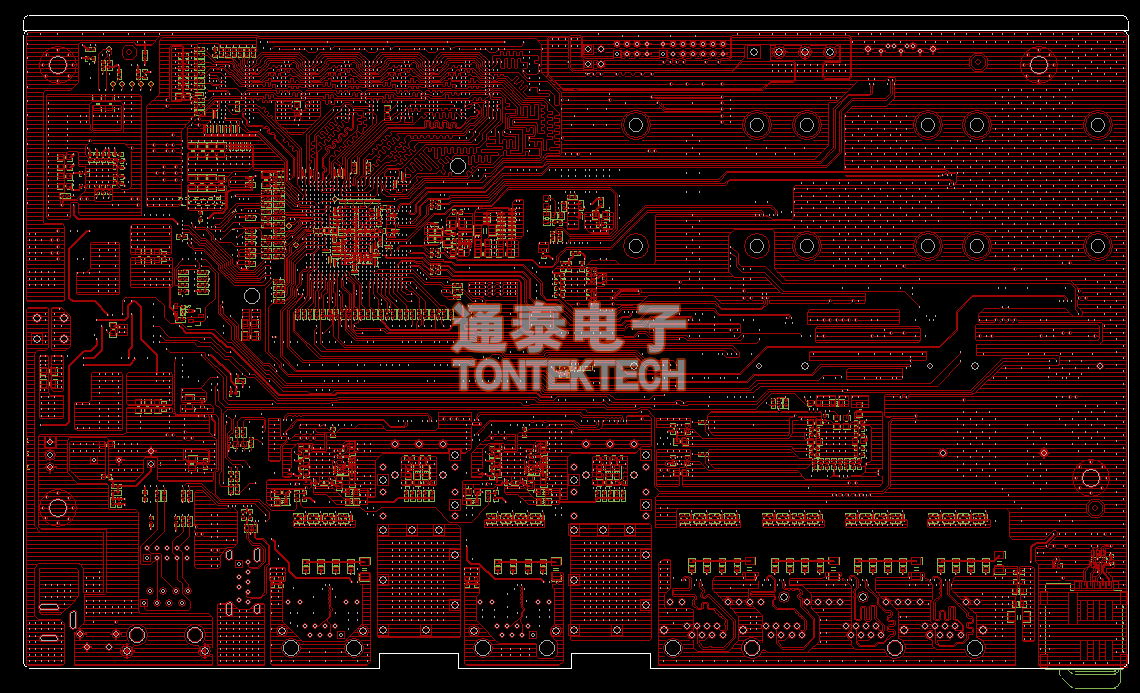

| PCB Layout展示 | TOP 层展示： |
 |
|

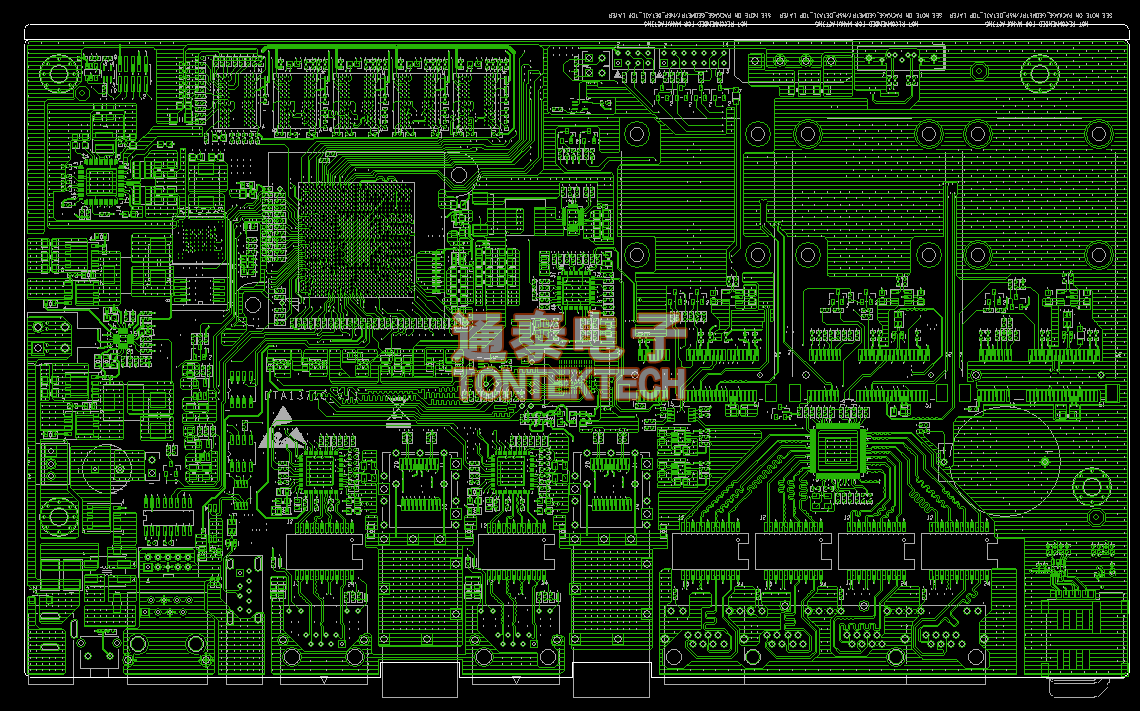

| BOTTOM 层展示： | |
 |
