德州仪器TI DLPC6401微型投影仪主板
时间：2019-06-15 17:27:46
| 产品类型 | 微型投影仪主板 |
| 光机驱动 | 德州仪器 |
| 型号 | DLPC6401 |
| 视频处理器 | IT6802 |
| 设计主要注意点 | 1、满足原厂硬件设计指南 |
| 2、满足消费类通用设计规范 | |
| 3、考虑好信号串扰问题 | |
| 4、考虑好DC-电源管理-LED座子,这一块的电源回路问题以及散热问题 | |
| 5、针对光机驱动芯片设计上考虑好干扰问题 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：100*100mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

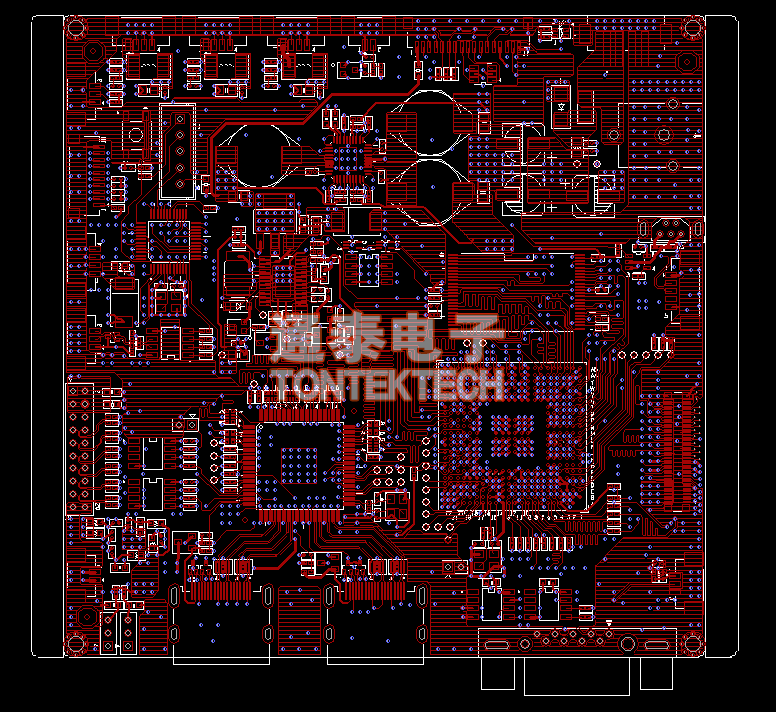

| PCB Layout展示 | 主板 TOP 层展示： |
 |
|

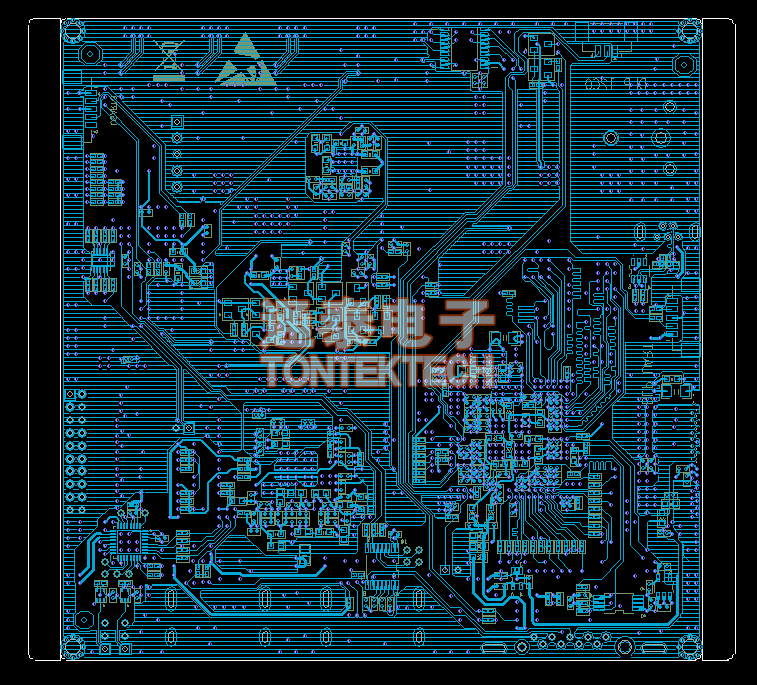

| 主板 BOTTOM 层展示： | |
 |
|

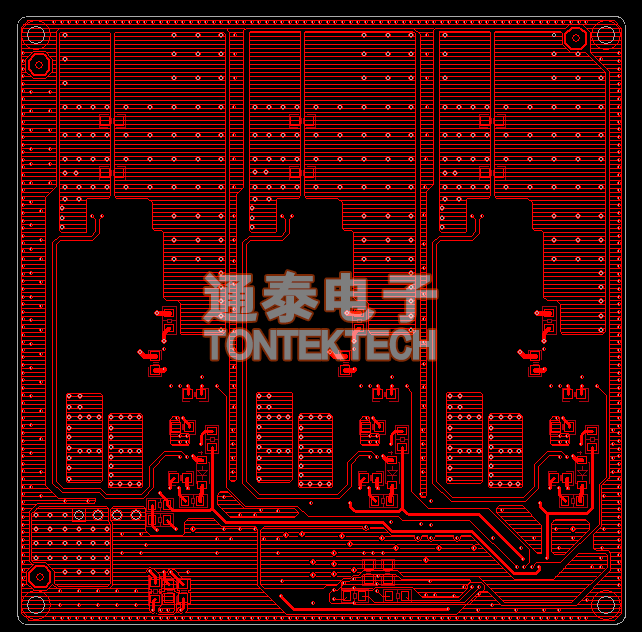

| LED电源板 TOP 层展示： | |
 |
|

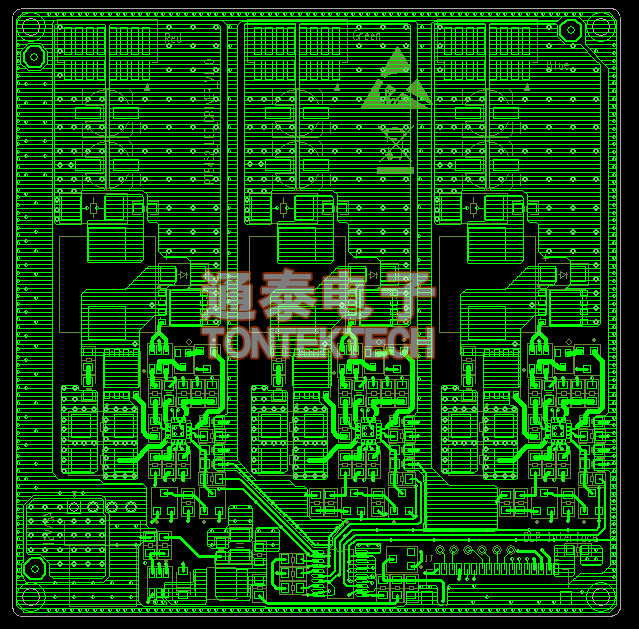

| LED电源板 BOTTOM 层展示： | |
 |
