瑞芯微RK3399 PRO核心板
时间：2019-06-15 17:16:03
| 产品类型 | RK3399 PRO核心板 |
| 主控平台 | 瑞芯微 |
| 型号 | RK3399PRO |
| 电源方案 | RK809-3 |
| 设计主要注意点 | 1、满足RK3399PRO硬件设计指南 |
| 2、考虑到DDR需要用到原厂的软件驱动，DDR部分严格套用原厂的DOME板，否则原厂不提供技术支持 | |
| 3、考虑信号串扰问题,重要信号的包地处理,间距要求以及参考面 | |
| 4、考虑好电源管理功耗大，发热大问题 | |
| 5、满足金手指的加工要求 | |
| 基本工艺参数 | 板厚：1.2mm |
| 尺寸：82*95mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

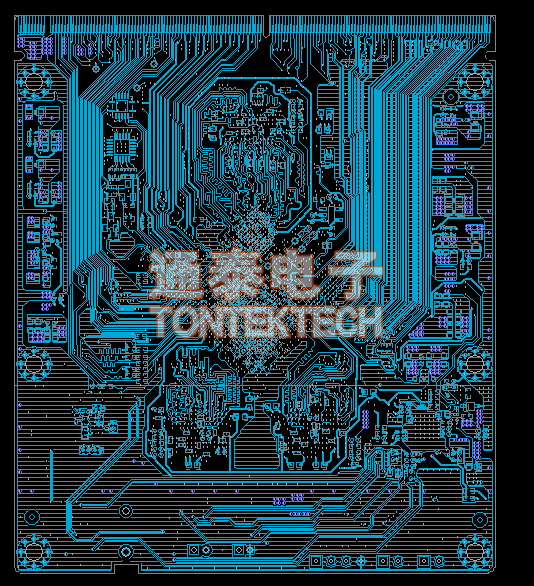

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
 |
