英特尔BayTrail 3.5寸嵌入式主板
时间：2019-06-15 16:55:14
| 产品类型 | 3.5寸嵌入式主板 |
| CPU代号 | Intel BayTrail |
| 封装类型 | BGA |
| DDR | 双通道 DDR3 SODIMM +Memory Down |
| CPU电源 | LTC3789EUFD |
| 网卡驱动 | Intel I210 |
| SIO | NCT6106D |
| 设计主要注意点 | 1、满足BayTrail PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：154.8*117.4mm | |
| 层数：8层 | |
 |
|
| 最小过孔：VIA20_10 | |
| 电源地孔：VIA30_18 | |
| 最小线宽：3.5mil | |
| 最小线距：4mil | |

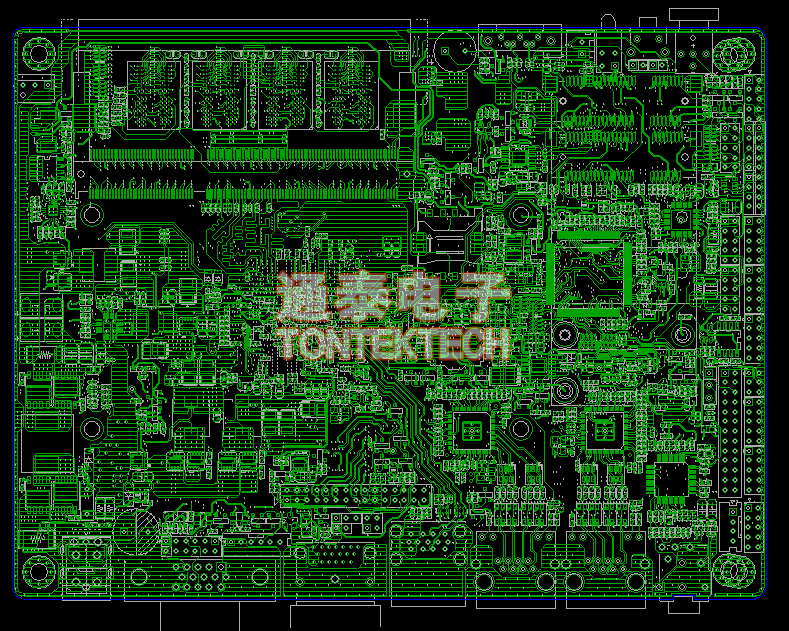

| PCB Layout展示 | TOP 层展示： |
 |
|

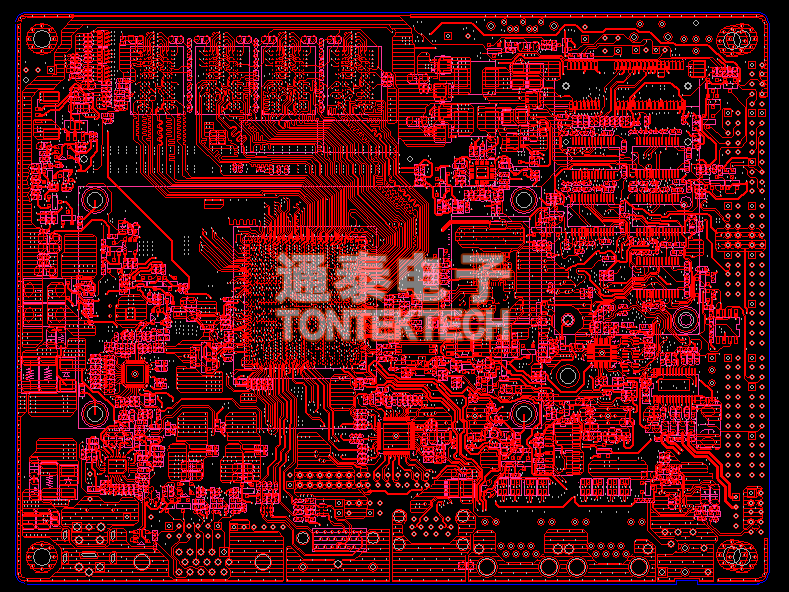

| BOTTOM 层展示： | |
 |
