赛灵思XC3S200AN-4FTG256C/TI-TMS320C6657超声波信号检测仪
时间：2019-06-15 16:36:24
| 产品类型 | 超声波信号检测仪主板 |
| 数字信号处理器 | TI-TMS320C6657 |
| FPGA | 赛灵思 XC3S200AN-4FTG256C |
| A/D芯片 | 亚德诺半导体 LTC2163 |
| 设计主要注意点 | 1、满足原厂设计规范 |
| 2、满足消费类通用设计规范 | |
| 3、考虑好电源管理功耗大，发热大问题 | |
| 4、考虑好EMC以及辐射问题 | |
| 5、数模隔离合理 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：170*73mm | |
| 层数：12层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

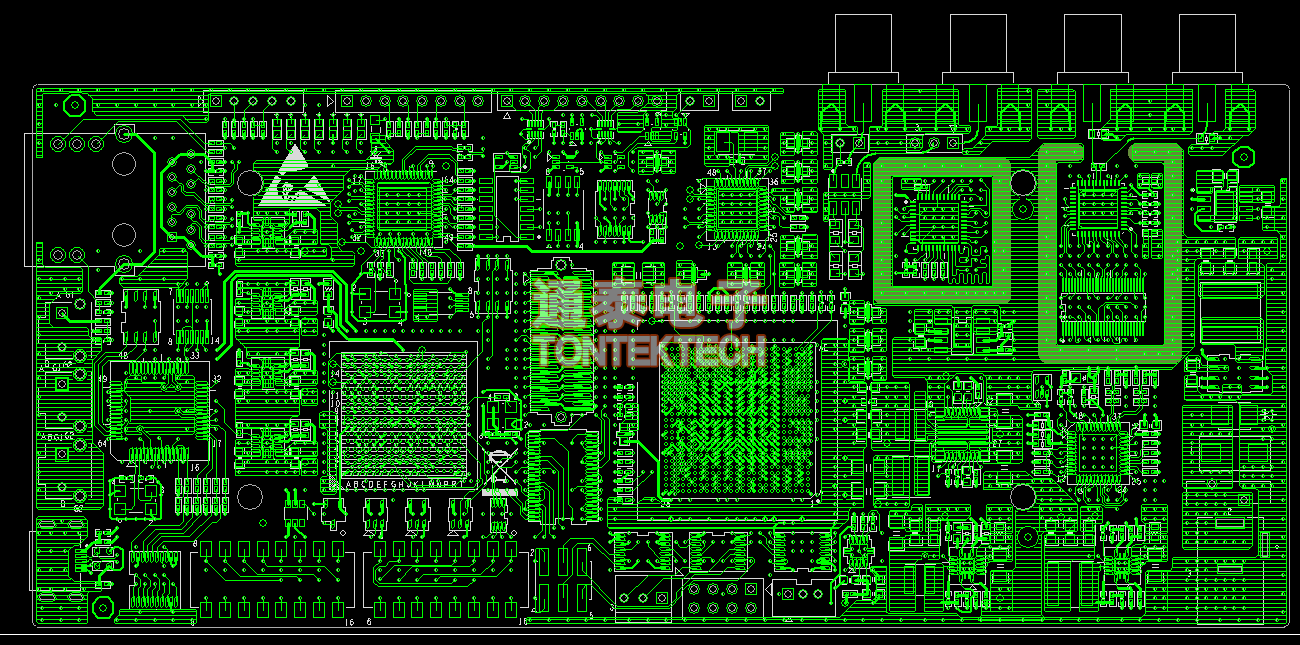

| PCB Layout展示 | TOP 层展示： |
 |
|

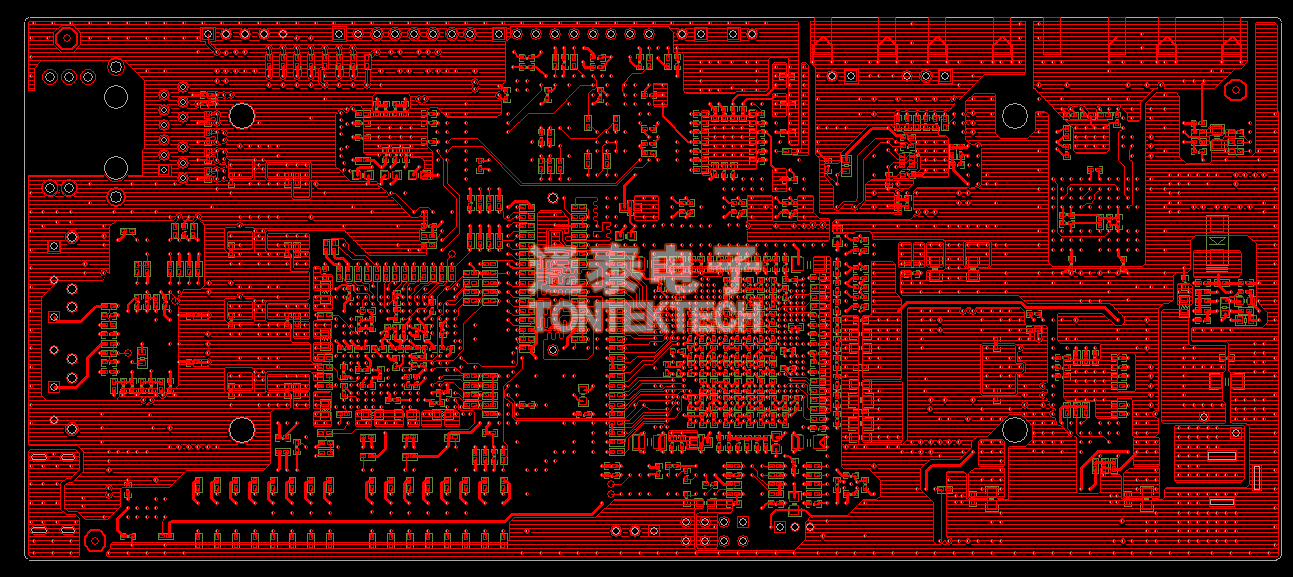

| BOTTOM 层展示： | |
 |
