赛灵思XC7A35TCPG236I安防监控主板
时间：2019-06-15 15:01:55
| 产品类型 | 安防监控主板 |
| 主控芯片 | 赛灵思 |
| 芯片型号 | XC7A35TCPG236I |
| 图像传感器 | 安森美半导体AR0231AT |
| 图像处理芯片 | 安森美半导体AP0202 |
| 设计主要注意点 | 1、考虑镜头成像的方向 |
| 2、满足芯片原厂的设计规范 | |
| 3、满足消费类通用设计规范 | |
| 4、考虑好配套板组装方式 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：38*38mm | |
| 层数：6层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

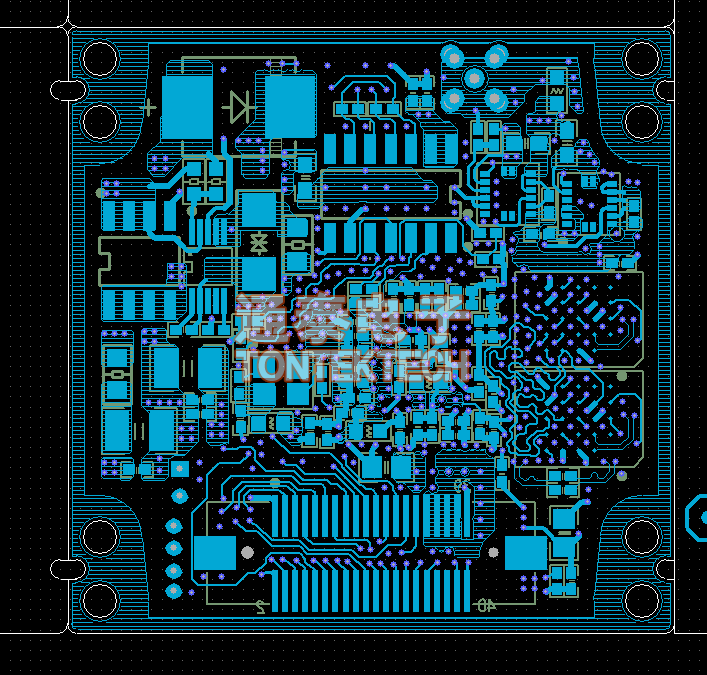

| PCB Layout展示 | FBGA板 TOP层展示 |
 |
|
| FBGA板 BOTTOM层展示 | |
 |
|
|

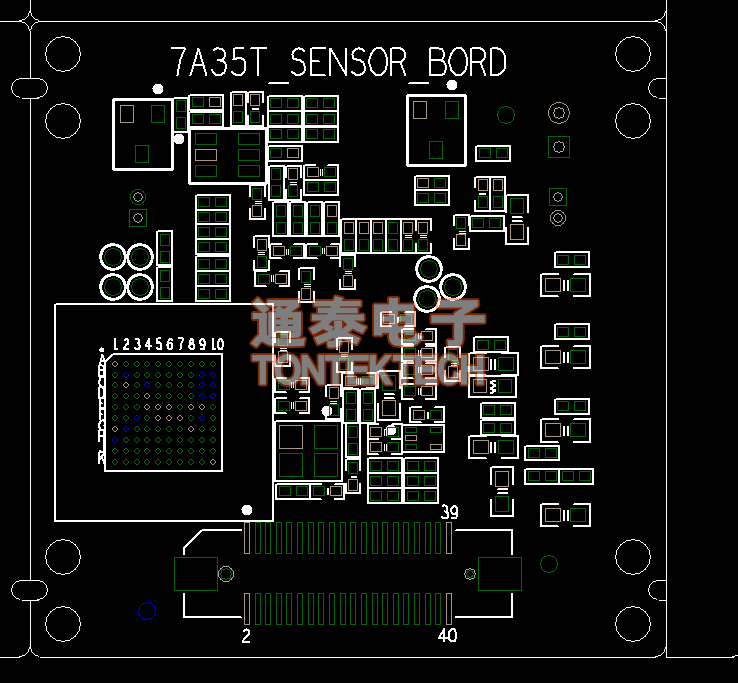

SENSOR板 TOP层展示 |
|
 |
|

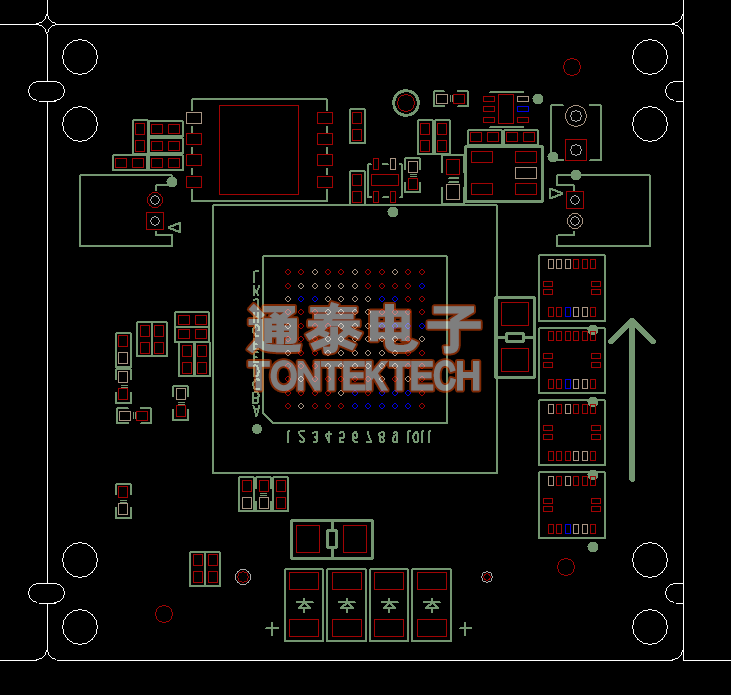

| SENSOR板 BOTTOM层展示 | |
 |
