英特尔skylake-s网安主板 H110芯片组
时间：2019-05-04 01:01:35

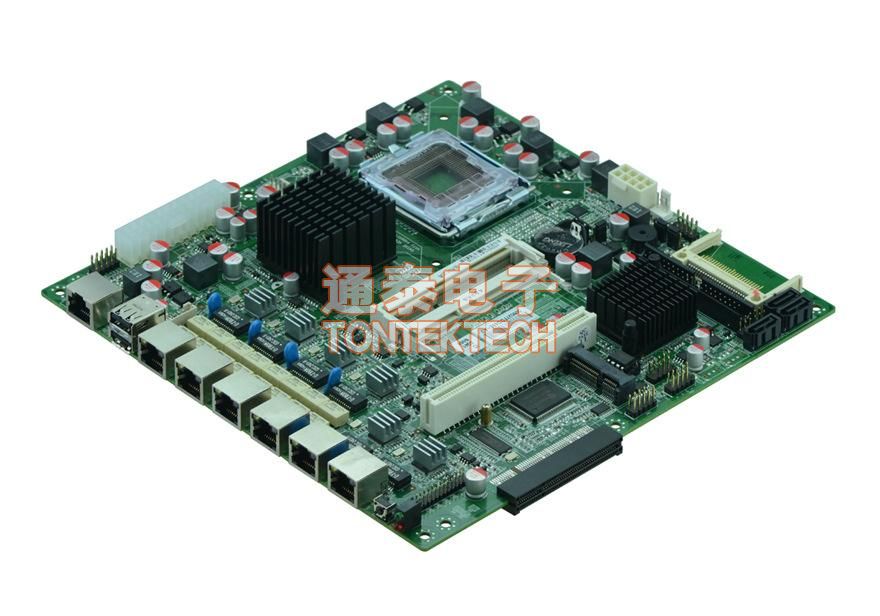

| 图片 |  |
| 产品类型 | X86架构网安主板 |
| CPU核心代号 | Intel skylake-s |
| CPU插槽 | LGA 1151 |
| 芯片组 | Intel H110 |
| DDR内存 | DDR4 SODIMM 双通道 |
| CPU电源芯片 | ISL95858HRZ |
| CPU电源方案 | 3+2 |
| PCIE驱动 | ASM1184E |
| 网卡芯片 |
Intel I350 Intel I210 |
| SIO芯片 | IT8727 |
| 设计主要注意点 | 1、满满足skylake-S PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：255*210mm | |
| 层数：6层 | |
 |
|
| 最小过孔：VIA20_10 | |
| 电源地孔：VIA30_18 | |
| 最小线距：4mil | |
| 最小线宽：3.5mil |
