英特尔Skylake-S X86工业主板 H110芯片组
时间：2019-04-18 14:51:01

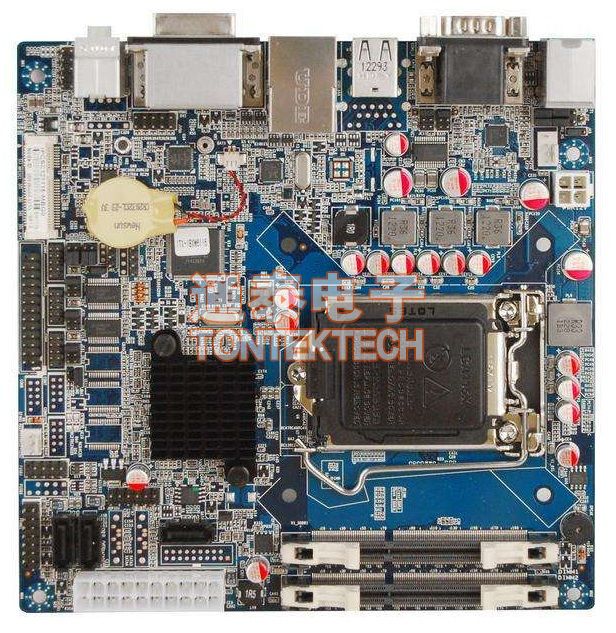

| 图片 |  |
| 产品类型 | X86工业主板 |
| CPU核心代号 | Intel Skylake S |
| CPU插槽 | LGA 1151 |
| 芯片组 | H110 |
| DDR内存 | 双通道DDR4 UDIMM |
| CPU电源芯片 | ISL95858HRZ |
| 网卡芯片 | Intel I210 |
| SIO芯片 | IT8720 |
| 设计主要注意点 | 1、满足Skylake S PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：170*170mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：3.5mil | |
| 最小线距：4mil |
